螺旋板换热器的分类： 

螺旋板换热器分为可拆分螺旋板换热器和不可拆分螺旋板换热器。

不可拆式螺旋板换热器的结构比较简单，螺旋通道的两端全部焊死。

可拆式螺旋板换热器.除螺旋通道两端的密封结构以外，其他与不可拆式完全相同。

为达到机械清洗的目的，可拆式螺旋通道，一端敞开，用平板盖和垫片密封，以防止流体漏到大气中或同一通道内的流体短路。

为了提高螺旋板的承压能力，在板与板之间用定距柱支撑。

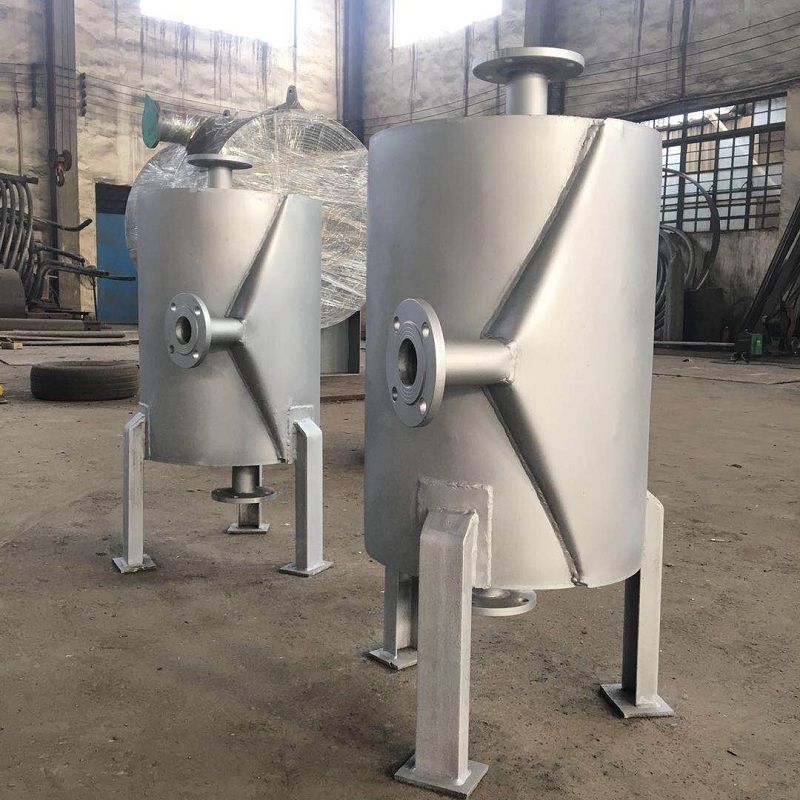

筒体上的流体进出口有法向接管和切向接管两种。

中国普遍使用切向接管,它的流体阻力小,杂质容易被冲出。

使用回转支座比较方便，可使换热器立放或卧放。

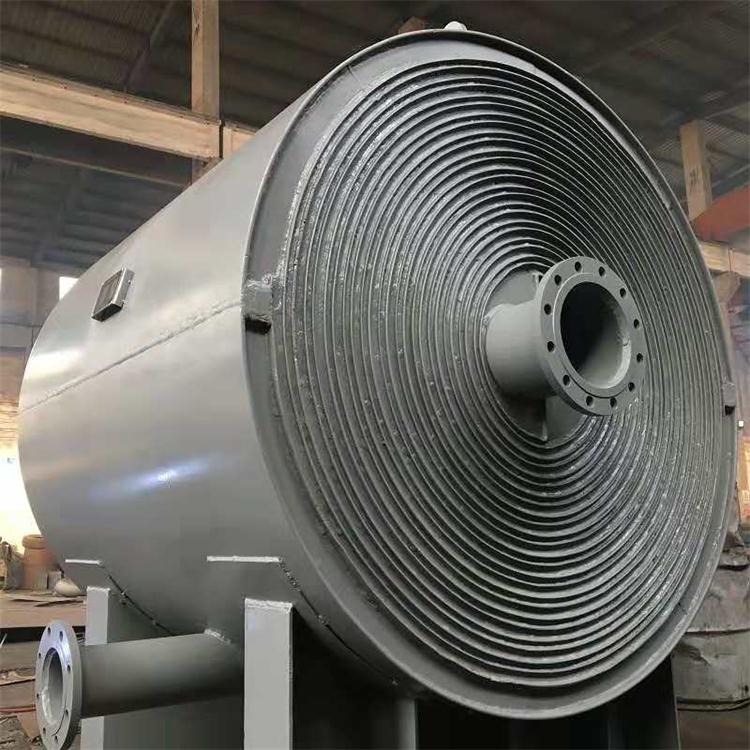

换热的A、B流体分别流过螺旋板的两侧，其中的一种流体沿螺旋通道由外向内，至中心出口流出；而另一种流体则沿螺旋通道由中心进口，由内向外流出。

两种流体呈纯逆流方式流动。螺旋板换热器大结构尺寸为：板宽1800毫米，外径1700毫米，传热面积250米，板与板之间的距离20毫米。

允许高操作压力可达 2.5兆帕。

工作温度由选用的材料而定，材料大多用碳钢、不锈钢、铝、铜和钛。
