NHR-9700系列触摸数据采集控制工作站

NHR-9700系列触摸数据采集控制工作站采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。70路信号输入（可组态选择输入:标准电压、标准电流、热电偶、热电阻、毫伏等）。可带20限报警输出，14路变送输出，6 路DI输入，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。

功能特点

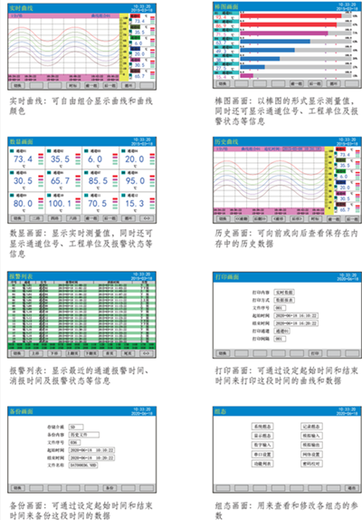

★12.1英寸四线电阻触摸屏，触摸效果好；800*600点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角，屏幕亮度可自由调节

★中英文操作画面可任意切换，操作使用极其简单，组态简便可靠，软件密码锁组态安全★采用高速、32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警；提供二、四、六、十二、十六、二十四路6种数显画面供用户选择

★全隔离输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型

★全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入

★外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要

★标准串行通讯接❑，支持ModBus-RTU通讯协议

★10/100Mbps Ethernet 标准RJ45接❑，支持ModBus-TCP通讯协议和Email发送功能

★配备标准USB2.0接❑，U盘支持FAT、FAT32格式，历史数据转存快捷方便

★支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间

★用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可保存

★采用德国菲尼克斯拔插式间距为5.08的接线端子，方便电气连接
