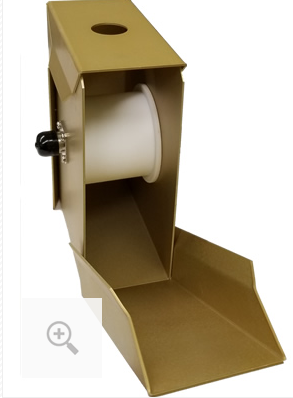

CPF-633校准夹具适用于较大直径的电流探头。

特征

20 Hz至500 MHz

大直径探头夹具

三年保固

对于更大直径（2.6“ ID）的电流探头

（BCP-614，BCP-618，BCP-619）

测试夹具由槽传输线的短电部分组成。 较短的部分允许测量线路中心导体中的电流，而电流探头则被夹在中心导体周围。 灯具的输出端子在50欧姆的接收器，频谱分析仪或RF电压表中端接。 通过测量该RF电压表产生的电压，可以计算出中心导体中流动的电流。 槽足够大，可以将电流探头夹紧在中心导体周围，而槽的外导体则围绕电流探头的外屏蔽层延伸。

技术指标

CPF-633

频率范围：20 Hz-500 MHz

插入损耗：小于

阻抗：50欧姆

驻波比：2.0：1

连接器：N型，母
