WEW电力金具拉力试验机

电力金具拉力试验机

一、产品简介:

东辰试验机厂生产的电力金具拉力试验机可以对电力铁附件、电力螺栓、电力抱箍、电力横担、电力铸件、电力安全金具、电力铁塔、光伏支架等电力金具零部件进行拉伸、压缩、弯曲等试验。能够测试电力零件的拉力、强度、延伸率等数据。该机适用于电力、冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228.1-2010《金属材料 室温拉伸试验方法》的要求。亦满足GB、ISO、ASTM、JIN等多种试验方法的相关要求。

电力金具拉力试验机主要从事金属材料的拉伸试验、弯曲试验以及非金属材料的拉伸、压缩、弯曲、剪切等试验。该机还可以对钢筋、螺纹钢、钢板等金属材料及金属制品进行力学性能检测。

二、产品描述：

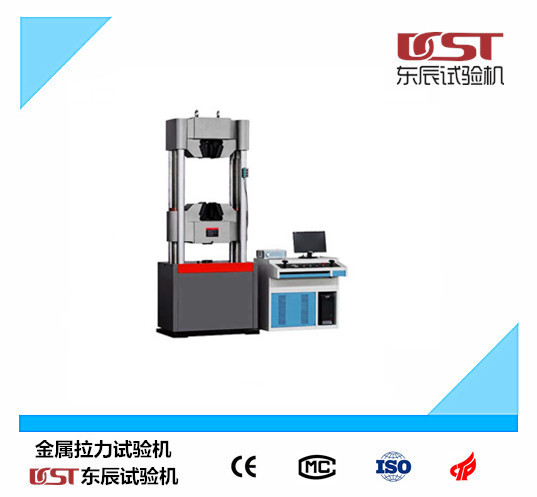

该电力金具拉力试验机主机为液压立式，主机框架为四立柱两丝杠形式，并采用油缸下置式，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机移动横梁和工作台之间。

横梁为半开式钳口座，强度高 ,不变形,适合钢厂对螺纹钢等金属材料试样超大工作量的拉伸。钳口卡板与钳口座之间设有衬板,有效的保护钳口座免受磨损破坏。

传动系统为移动横梁升降采用电机、减速器链轮链条传动，带动丝杠转动，从而实现试验空间的调整。

液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压油泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。控制软件发出控制信号到伺服阀，控制伺服阀的开口大小和方向，从而控制进入油缸的液压油的流量，实现试验力、位移等的闭环控制。试验力值、曲线、强度、屈服、延伸率等数据实时显示，自动保存试验数据，随时打印。

主机由机座、油缸、活塞、力传感器、升降电机、减速器、链轮、丝杠、试台、立杠、上下横梁、液压夹头等组成。

在机座中装有升降电机、减速器、链轮升降丝杠、工作油缸活塞、球头调整装置等。

备有平钳口、大小V型钳口供拉伸试验时选用。各试验空间均可通过下横梁的升降进行调节。
