河北催化燃烧设备安装实例

河北催化燃烧设备安装实例

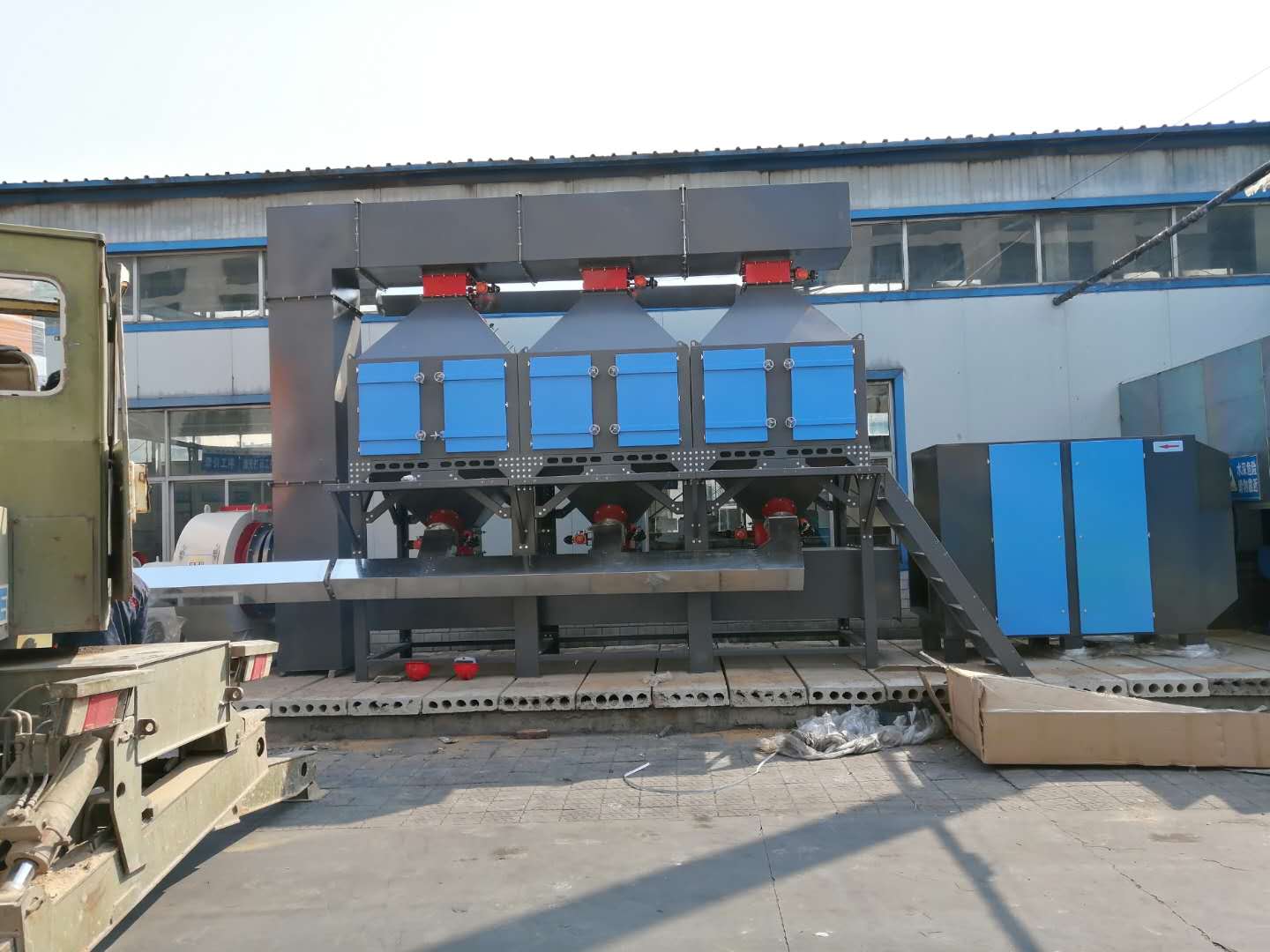

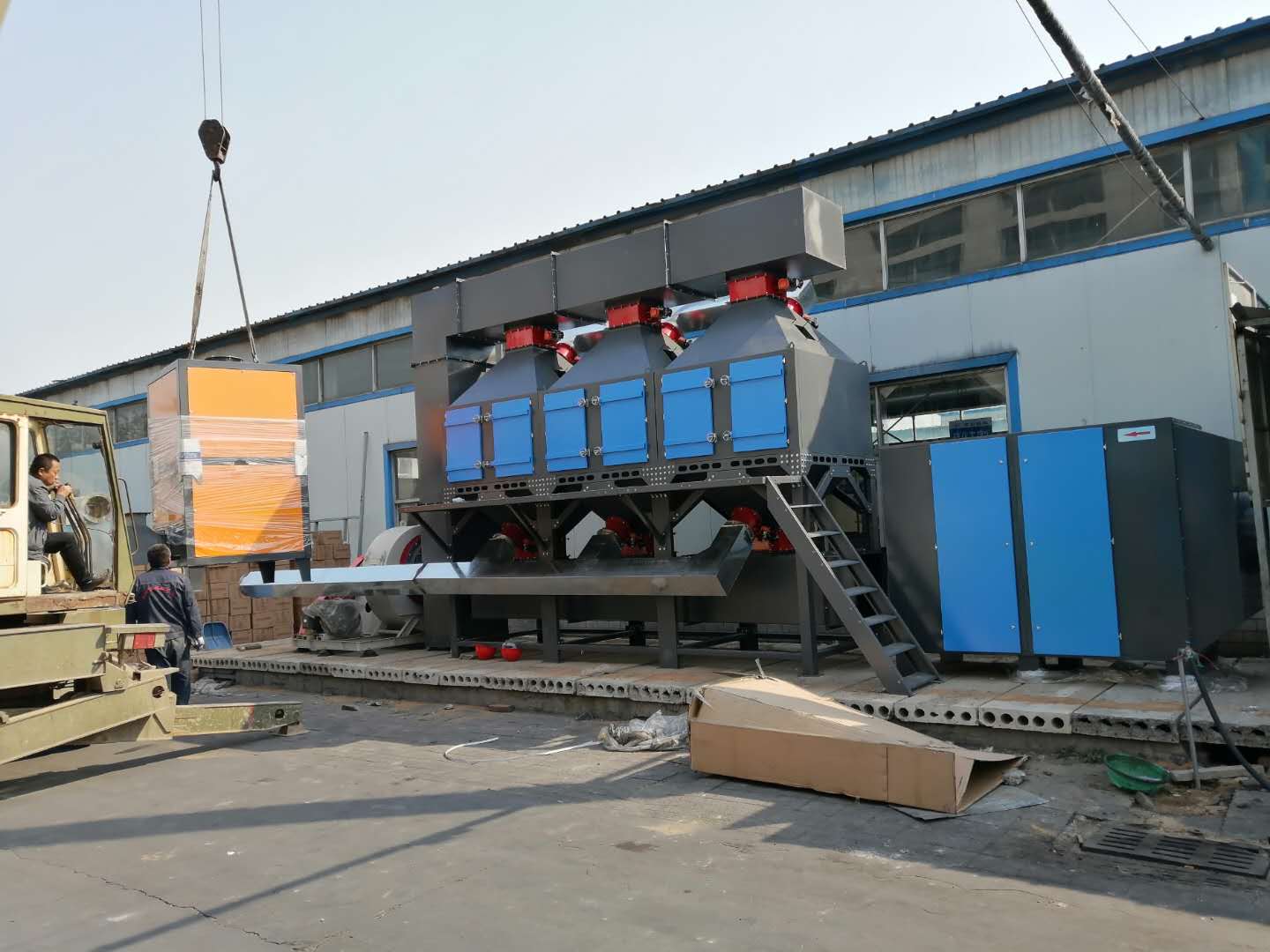

邢台橡胶厂废气催化燃烧设备安装实例，催化燃烧器电控制系统由PLC控制器、文本显示器、变频调速器、点火器、紫外线传感器、热电偶等电控设备以及风机，另外由零压阀调节燃气与空气的比例。催化燃烧电气控制系统工作过程分为三个状态：燃烧器工作状态、停止状态及参数设定状态。在工作状态中又分为点火过程和燃烧过程。由安装的热电偶检测出温度，送文本显示器显示。PLc具有模拟量输入、输出模块，检测火焰燃烧信号和热电偶温度信号，将检测到的信号与设定的信号经过比较运算后，通过0～10 V电信号控制变频器的输出频率来调整风机的转速，保持燃烧器的燃烧温度，这就是构成以设定温度为基准的控制系统；自动检测燃烧器温度信号与设定的温度比较，输出各类信号或直接停机。显示器可以显示燃气流量、燃烧温度和变频器输出频率。设定参数和工作状态等信息；可以通过显示器在线调整运行温度参数，修改设定温度控制风机的运行。该系统还设有多种保护功能，尤其是较强的逻辑互锁功能，从而系统工作可靠，并且具有较为完善的控制功能。
