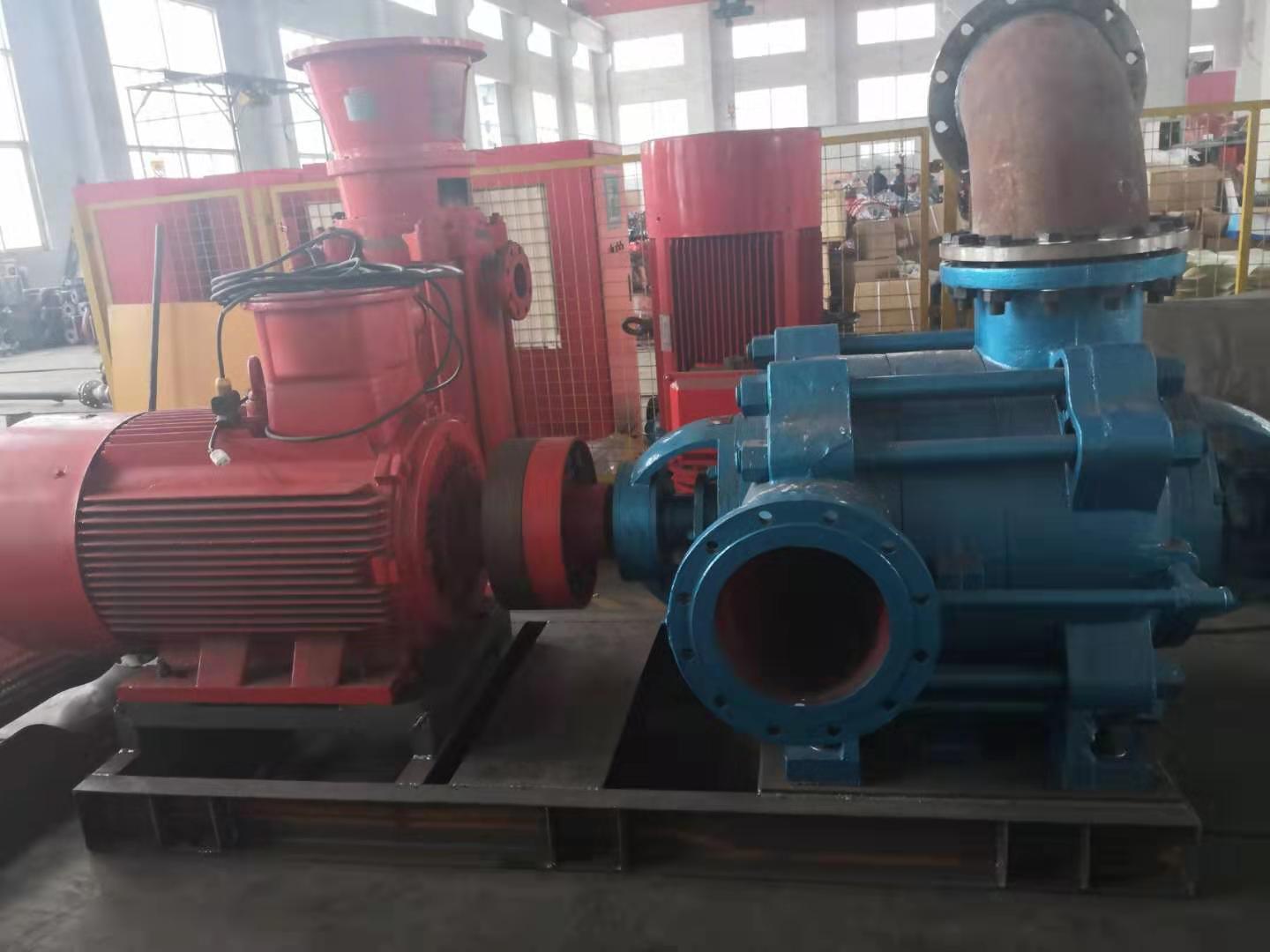

山东博昱牌MD型水泵

一、MD型水泵概述

MD型水泵，是我厂在引进、消化、吸收技术基础上研制开发成功的，该产品不仅、汽蚀性能好、关键是运行平稳可靠。过流部件采用耐磨材料且摩擦副和过流间隙配合部位进行特殊工艺处理，适用于煤碳，矿山、工厂及其它场合输送固体颗粒含量不大于1.5%（粒径小于0.5mm）、温度不大于40℃的中性矿井水和其它类似的污水。

MD型水泵所执行的标准是：MT/T 114《煤矿用多级离心泵》

本说明书编写依据：GB/T9969—2008《工业产品说明书 总则》

MD型煤矿用耐磨多级离心泵，其吸入口位于进水段上，为水平方向，吐出口在出水段上垂直向上，用拉紧螺栓将泵的吸入段、中段、吐出段联成一体，扬程可根据使用需要增减水泵的级数。

二、MD型水泵主要零部件的结构、工作原理

⑴ MD型水泵的主要零件：进水段、出水段、导叶、出水段导叶、中段、叶轮、轴、轴套、密封环、平衡环、平衡盘、尾盖等；转子由装在轴上的叶轮、平衡盘等零件组成，转子两端由滚动轴承支撑，轴承采用油脂润滑。

⑵MD型水泵的工作室由进水段、中段、导叶、出水段导叶、出水段和尾盖共同形成，液体沿轴向单侧进入，泵工作时产生的轴向力由平衡盘来平衡。
