堡盟GI331增量式编码器

堡盟GI331增量式编码器

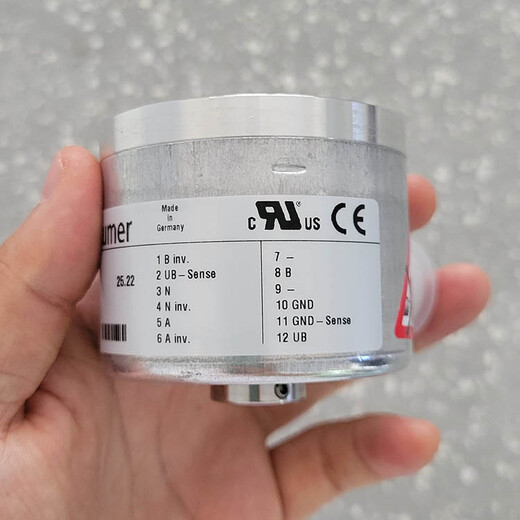

堡盟GI1331.L70C313增量式编码器

堡盟GI331增量式工业编码器，即便在苛刻的环境下也能实现J确的位置和速度反馈。

品牌：堡盟 Baumer

型号：GI1331.L70C313

产品编号：102977348

产地：德国

经销商：西安德伍拓自动化传动系统有限公司

堡盟GI1331.L70C313增量式编码器产品特点

通孔Z大孔径ø14 mm

通孔型编码器，Z大孔径 ø14 mm

光感应原理

每圈Z多6000个脉冲

通过螺杆或夹紧环安装

低成本安装

堡盟GI1331.L70C313增量式编码器技术数据 – 电气参数

电源电压：5 VDC ± 10%，4.75…30 VDC，10…30 VDC

反极性保护：是 (4.75…30 VDC)

电流消耗（无负载）：≤30 mA (24 VDC)≤60 mA (5 VDC)

每圈脉冲数：5 … 6000

参考信号：零脉冲，宽度90°

感应原理：光电

输出频率：≤150 kHz

输出信号：A 90° B，N + 反相信号

输出方式：线驱动/RS422；推挽式，带短路保护

抗干扰性：EN 61000-6-2

辐射干扰：EN 61000-6-4

认证：UL认证 / E63076

堡盟GI1331.L70C313增量式编码器技术数据 – 机械参数

尺寸（法兰）：ø58 mm

轴类型：ø12 mm (通孔型)

防护等级（EN 60529）：IP 54，IP 65

运行速度：≤6000 rpm

启动转矩：≤0,03 Nm (+25 °C，IP 54)；≤0,09 Nm (+25 °C，IP 65)

转子惯量：14,5 gcm²

材质：外壳：铝；法兰：铝

工作温度：-25…+100 °C (5 VDC)；-25…+85 °C (24 VDC)；-40…+85 °C (可选)

相对湿度：95% (不结露)

耐抗性：EN 60068-2-6

抗振动：10 g，16-2000 Hz；EN 60068-2-27

抗冲击：200 g，6 ms

连接：M23 接头，12针；1米直接出线

近似重量：250 g

堡盟GI1331.L70C313增量式编码器的优点

各种编码器应用的理想选择

光电编码器的信号质量高，在应用过程中可大大提高控制性能和生产效率；磁式编码器坚固，使用寿命超长

产品选型方便

实心轴设计，带夹紧法兰、同步法兰、方形法兰或欧式法兰B10；盲孔型或通孔型；提供所有常用输出信号和脉冲数；提供参数可设置版本

高可靠性和超长使用寿命，有效防止设备故障，缩短停机时间

实心厚壁外壳设计，的抗扭刚性；大尺寸Y质滚珠轴承

即便在恶劣工况下也坚固

ShaftLock轴锁轴承设计的法兰内部设有固定挡块，如在安装或操作时遇到较高的轴向负载，可有效防止轴向内穿透。

灵活性高，

采用模块化组件系统，，交货时间短；所有附件均无缝匹配、久经考验；可根据客户需求定制

堡盟GI1331.L70C313增量式编码器的应用领域

在众多应用领域实现J确的位置和速度反馈：驱动技术中的异步电机 通用机械与设备工程 特种机械工程 电梯 包装系统 贴标解决方案 纺织和印刷机械 风力发电机
