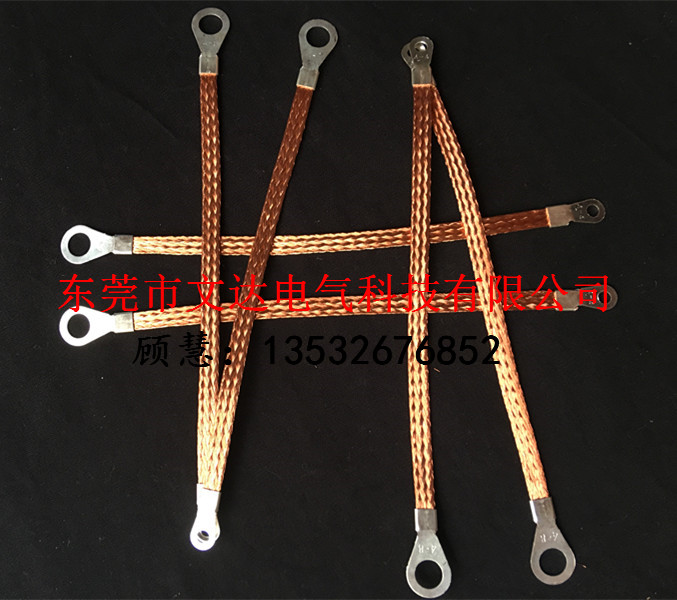

东莞文达法兰静电跨接线

电缆桥架接地线

包装：100条/包

1、电缆桥架及其支吊架和引进或引出金属电缆导管．有必要进行维护接地．且有必要契合下列规则：

   (1)金属电缆桥架及其支吊架全长应不少于2处与接地干线相衔接。

   (2)非镀锌电缆桥架间衔接板的两头跨接铜芯导线或织造铜线小答应截面应不小于4mm2。

   (3)镀锌电缆桥架间衔接板的两头可不作接地跨接线．但每块衔接板应有不少于2个有防松动螺帽或防松动垫圈的衔接固定螺栓。

2、当答应使用电缆桥架构成接地干线回路时．电缆桥架及其支、吊架、衔接板应能接受接地毛病电流．并满意热效应的请求。

3、作为接地干线的电缆桥架．其托盘、梯架端部之间的衔接电阻应不大于0．0003。

4、当使用电缆桥架作接地干线时，桥架全线各种伸缩缝和软衔接处应选用铜软导线或织造铜线衔接，其截面应不小于16mm2．

5、当沿电缆桥架全线自敷设接地干线，接地干线选用扁钢时．室内敷设时其截面应不小于60mmz。室外敷设时其截面应不小于100mm2

6、电缆桥架在引进引出建筑物时，应与建筑物室内接地干线或室外接地装置相衔接。

用法： 接地线单边用  把衔接板数量除以2，双方用跟桥架衔接板数量相同，一般都是单边用，与配电箱柜衔接算一条。

公司名称：东莞市文达电气科技有限公司
