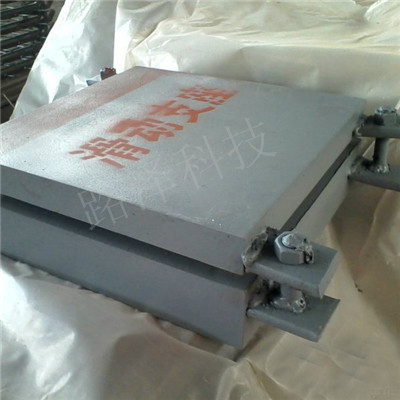

河北衡水万向滑动球铰支座QZ滑动铰支座；；；滑动支座由上座板、下座板、凸形中间钢板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的转动，上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面，完成上下结构体因温差诸因素产生的伸缩位移。

滑动铰支座技术参数

　　     1、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别；

　　     2、支座的抗水平力为竖向承载力的20%；

　　     3、支座抗竖向拉力：抗竖向拉力为竖向承载力的30%；

　　     4、设计转角为0.08rad（可根据用户要求另行设计）

　　     5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；该支座分为 固定支座、单向、双向三种型式，22个等级，其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。那么滑动支座有哪些优点呢？其用钢量少体积小，制造成品相对较低，具有万向转动万向承载多向位移等其它类型支座的优点，而且采用抗拉、抗剪的特殊结构，具有能抗地震烈度9度的能力。

成品滑动支座? 成品铰支座选用后辅助设施应注意的问题

(1)支座规格可根据正应力、竖向拔力、水平剪力等在规格系列表上选取，若有特殊要求，可与我公司技术部联系，以便特殊设计来满足工程需要。

(2)墩台顶面设计预埋钢板，以便于支座与下部结构连接。

(3)支座顶、底板所承载的混凝土应按公路桥涵设计规范中局部承压的有关要求配置钢筋网。希望以上内容对您有帮助，有需要报价的项目请联系我们，谢谢！
