产品综述

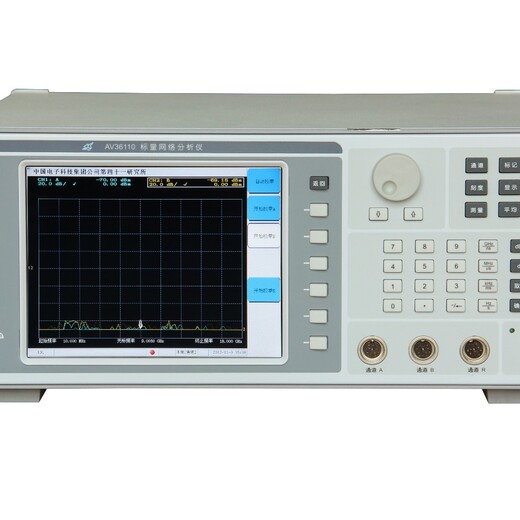

AV36110标量网络分析仪由标量网络分析仪主机和系列检波器组成，用于测试射频、微波频段元器件和部件的传输损耗、反射损耗及输出功率。设计中采用二极管检波技术、数字信号处理技术及多维校准补偿技术等使得该仪器主要技术指标较以往有很大提高，频率测量范围为10MHz～110GHz，功率测量范围为-50dBm～+20dBm。可广泛用于广播电视、CATV、微波中继、卫星通信、雷达等领域，尤其方便了放大器、混频器、滤波器、接收机及双工器的测试。

功能特点

标量网络分析仪配上检波器及高方向驻波比测试器，具有可测试射频、微波频段元器件和部件的传输损耗、反射损耗，驻波比等参数功能；

能对检波器进行功率自动校零校准，使仪器具有功率测量功能；

自适应归一化功能；

标记搜索功能：大点、小点、带宽等；

显示功能：驻波比显示方式、功率显示方式、相对功率显示方式；

8.40彩色TFT-LCD显示，中/英文图形化操作界面，方便用户使用；

智能在线帮助，对每个菜单进行了描述，方便用户使用；

特的USB接口功能，可方便快速的实现测量波形的转存和打印。

多个输入通道测量

具有3个输入通道、4个逻辑通道进行传输损耗、反射损耗，驻波比等参数测量功能。

功率测量功能

增加了动态校准源，可实时校零校准，具有功率测量功能。

8.40彩色TFT-LCD显示，中/英文图形化操作界面，方便用户使用

大屏幕彩色液晶显示测量波形，中/英文图形化操作界面，的方便了用户的使用。

标记搜索

标记搜索功能：大点、小点、带宽等，方便了用户的使用。

智能在线帮助

针对每一个菜单的在线帮助的方便了用户的使用。

USB传输

AV36110标量网络分析仪提供了快速的USB接口，即插即用、通过人性化的操作界面、可快速实现文件的转存。使用方便，传输稳定、可靠，同时支持USB打印功能。

打印功能

AV36110标量网络分析仪支持多种型号的USB接口打印机，快速、方便，通过人性化打印设置，可方便的将测量波形打印出来。

典型应用

标量网络分析仪配上检波器及高方向驻波比测试器，具有可测试射频、微波频段元器件和部件的传输损耗、反射损耗，驻波比等参数功能。
