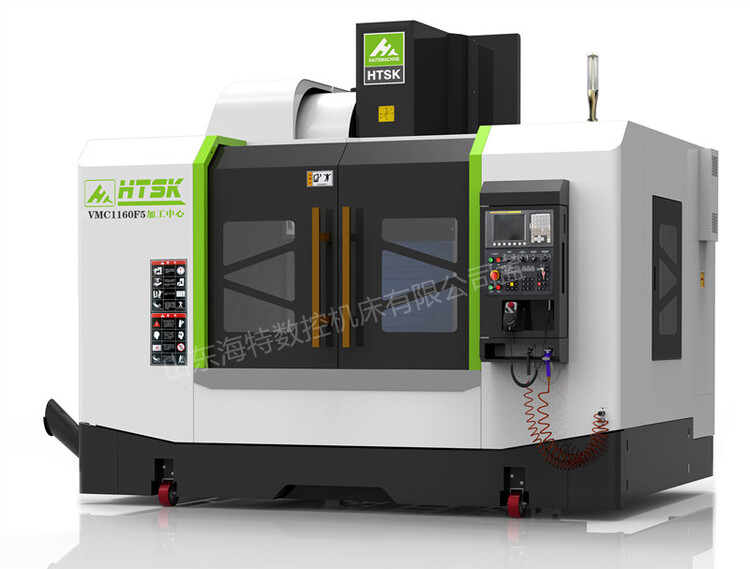

| 山东海特数控HBC1160F5立式摇摆头五轴加工中心技术参数： | ||
| 项目名称 | 单位 | HBC1160F5 |
| X、Y、Z坐标行程 | mm | 1100*600*600 |
| 主轴端面到工作台距离 | mm | 120-770 |
| 主轴中心到Z向导轨面距离 | mm | 675 |
| X、Y、Z切削速度 | mm/min | 1-6000/8000 |
| 工作台规格（长×宽） | mm | 1200*600 |
| 大载重 | kg | 1000 |
| T型槽（槽数×槽宽×槽距） | mm | 5/18/120 |
| 快速位移 | m/min | 24/36 |
| 主轴转速范围 | r/min | 50-8000/12000 |
| 主轴锥孔 | BT40 | |
| 刀具数量 | 把 | 24 |
| 主轴电机 | kW | 11.0/15.0 |
| X、Y、Z伺服电机 | 3 | |
| 定位精度 | mm | 300/+ 0.005 |
| 重复定位精度 | mm | 300/+0.003 |
| 数控系统 | 西门子/新代/发那科 | |
| 使用源气压力 | MPa | 0.8 |
| 电器容量 | kW | 22 |
| 机床轮廓尺寸（L×W×H） | mm | 3260*2450*2700 |
| 机床重量 | T | 8.8 |
| A轴(摆头）轴技术参数 | ||
| 名 称 | 单位 | 技术参数 |
| B-AXIS | NRS320 | |
| 倾斜角度 | ° | ﹢5°﹣110° |
| 分割精度 | sec | 15sec |
| 重复精度 | sec | 8sec |
| 小分割角度 | ° | 0.001° |
| 摆头高转度 | 转 | 16.6转 |
| 加紧压力 | kg/cm2 | 35kg/cm2 |
| 容许切削扭力 | kg/m | 180kg/m |
| C轴（回转台）技术参数 | ||
| 名 称 | 单位 | 技术参数 |
| 数控回转台 | NRT-500H | |
| 工作台尺寸 | mm | 500*500 |
| 总高度 | mm | 320 |
| T型槽宽度 | mm | |
| 加紧压力 | kg/cm2 | 35 |
| 小分割角度 | ° | 0.001° |
| 分割精度 | ″ | 15″ |
| 重复精度 | ″ | ±8″ |
| 转盘高转速 | rpm | 11.1 |
| 容许承重负荷 | kg | 300 |
