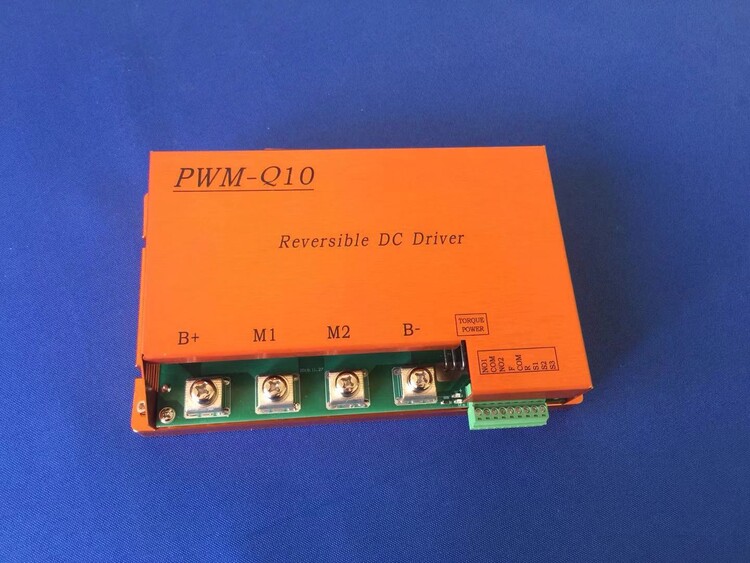

四象限可逆直流低压大功率控制器PWM-Q10(C24D100B2-Q10)生产厂家I596667I325

PWM-Q10系列产品是一款智能型大功率直流马达驱动器。该驱动器使用MCU，采用运动控制算法，应用于特殊功能要求的场合，可外部模拟量、脉宽控制和电位器调速，驱动器设有故障报警输出端，可以更有效的保护整套设备的可靠以及安全，可广泛的用于自动化控制行业。

 二、规格及型号：







___

_____________________________________







                        大          大            直流电压







                输出电流      输出电压         输入范围







型号               DC : (A)       DC：(V)          DC：(V)







________________________________________PWM-Q10                100             0-55              10- 55







三、产品特性：







◆ 体积小。







◆ 宽电压输入。







◆ 多种控制方式：电位器、模拟量控制、脉宽控制。







◆ 大电流限制。







◆ 过电流、过热，过压、欠压，短路等异常情况启动保护功能。







◆ LED 故障报警状态指示，故障报警输出。







四、性能指标：







1、电源电压：12V（10-15V） 24V/36V/48V(20-55V )







2、待机电流：15mA。







3、持续工作电流：50A    瞬间高电流（1S）：150A







4、工作频率：2KHZ。







5、Out+5VDC电源（可给电位器供电）： 5V DC  20mA。







6、模拟量输入范围：0-- 5VDC（可根据用户要求设置）







7、软启动时间：0-5S。（可根据用户要求设置）







8、软停止时间：0-5S。（可根据用户要求设置）







9、脉冲输入频率：250Hz。







10、占空比输入范围20％--  。







11、温度保护状态：80℃停止输出。







12、工作环境温度：-40℃-- +60℃。







13、环境湿度：相对湿度≤80RH。







15、重量：1500g
