桥梁墩台隔震橡胶垫

桥梁墩台隔震橡胶垫

桥梁减震橡胶垫是由多层薄钢板与多层橡胶片硫化粘合而成一种普通橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有良好的弹性,以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。

产品分类

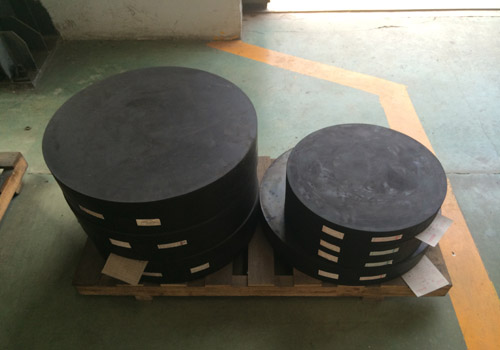

板式橡胶支座按形状划分：矩形板式橡胶支座（GJZ系列）、圆形板式橡胶支座（GYZ系列）。

本产品由多层高弹性的橡胶为主体材料，与薄钢板镶嵌、粘合、硫化而成。该产品有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩迨台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移。橡胶以其特的功能从根本上改善了桥梁支座的性能。

四氟板与不锈钢板磨擦系数(加硅脂时)：≤0.03，荷载等级100KN～15000KN。

生产标准

　按照交通部JT/T4-2004《公路桥梁板式橡胶支座》标准制造，其技术性能也已达到BS5400第九篇二章标准和美国标准要求。

　主要用途

　该产品主要适用于公路桥梁、铁路桥梁、城市立交桥。主要功能是将上部的反力可靠地传递给墩台，并同时能完成梁体结构由于制动力温度、混凝士的收缩徐变及荷载作用等引起的水平位移及梁端的转动。

橡胶垫块的安装

（1）在垫块安装之前应对支座的安装位置进行测量检验,支座安装平面应和支座的滑动平面或滚动平面平行,其平行度的偏差不宜超过2‰。

（2）垫块安装前应对活动支座顶,底板的相对位置进行检查。

（3）垫块安装后,滚动和滑动平面应水平,其与理论平面的斜度不大于2‰。支座上,下板中心应对中,其偏差不大于2‰。

（4）为垫块安装平整,一般应在支座底面与职称垫石顶面之间,捣筑20～50mm厚的干硬性无收缩砂浆垫层。 橡胶垫块的布置主要和桥梁的结构形式有关。

通常在布置支座时需要考虑以下的基本原则：

（1）上部结构是空间结构时,橡胶垫块应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；

（2）橡胶垫块能可靠的传递垂直和水平反力；

（3）橡胶垫块应使由于梁体变形所产生的纵向位移,横向位移和纵,恒向转角应尽可能不受约束；

（4）当桥梁位于平坡上,固定橡胶垫块宜设在主要行车方向的前端桥台上；

（5）橡胶垫块宜设置在具有较大垫块反力的地方；

（6）在同一桥墩上的几个橡胶垫块应具有相近的转动刚度；

总之,桥梁橡胶垫块的布置原则是既要便于传递支座反力,又要使橡胶垫块能充分适应梁体的自由变形。
