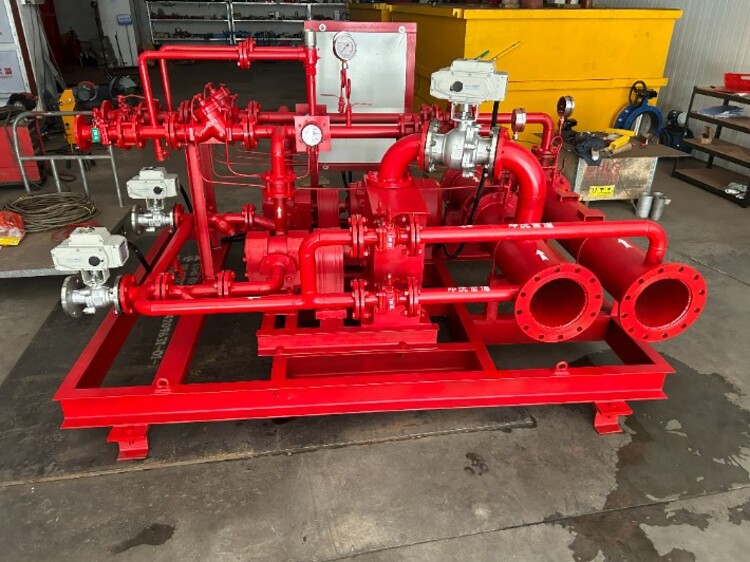

平衡式比例混合装置PHP100-3%电机+水轮机驱动

平衡式比例混合装置PHP100-3%电机+水轮机驱动

‍‍1 概述平衡式泡沫比例混合装置是一种向泡沫消防系统提供泡沫混合液的新型泡沫灭火装置。装置采用常压无囊储罐储存泡沫原液，并使用的泡沫液泵将泡沫液压入比例混合器，整体结构紧凑，可以很方便地接入到客户的消防管网。产品执行标准为GB 20031-2005《泡沫灭火系统及部件通用技术条件》。2 应用范围可应用于油罐区、灌装栈桥、仓库、油船、海上石油平台、码头等处的火灾保护。3 组成装置主要由常压泡沫液储罐、泡沫比例混合器、泡沫液泵（一主一备）、平衡阀、控制阀门、管件、控制柜和撬块底座等构成。 4 工作原理图当消防系统中的压力水（通常来自消防水源或消防泵站）被输送到平衡式比例混合装置时，水流冲击并驱动装置内的水轮机转动。水轮机是一种利用水流能量转化为机械能的设备，其旋转运动是整个系统工作的动力源。水轮机或电机带动泡沫液泵（齿轮泵）抽取泡沫罐中的泡沫液，加压后的泡沫液经过一个平衡阀。此阀的作用是确保无论主管道水的压力和流量如何变化，都能保持泡沫液与水的混合比例恒定。平衡阀通过内部设计的动态调节机制（如弹簧、膜片等元件），根据主管道水压的变化自动调整开度，使流入比例混合器的泡沫液流量与水流量始终保持预定的比例关系。5 主要参数 型号技术参数PHP100-3%PHP120-6%流量范围（L/s）60～10060～120混合比（%）3～3.96～7进口工作压力范围（MPa）0.6～1.2进出口通径（mm）DN150混合器进出口压力损失（%）≤15电源、电机功率AC380V 50Hz、15KWAC380V 50Hz、30KW泡沫液储罐容积（常压）根据用户需求设计环境温度（0C） 0～406 特点装置可实现远程或就地进行控制；通过平衡阀动态调节进入泡沫比例混合器的泡沫液量，可在较大的压力、流量范围内，准确的混合比。使用过程中可以随时、不间断地添加泡沫原液；装置有的冲洗口，方便用户使用和维护；紧凑的设计使装置的占用空间较小
