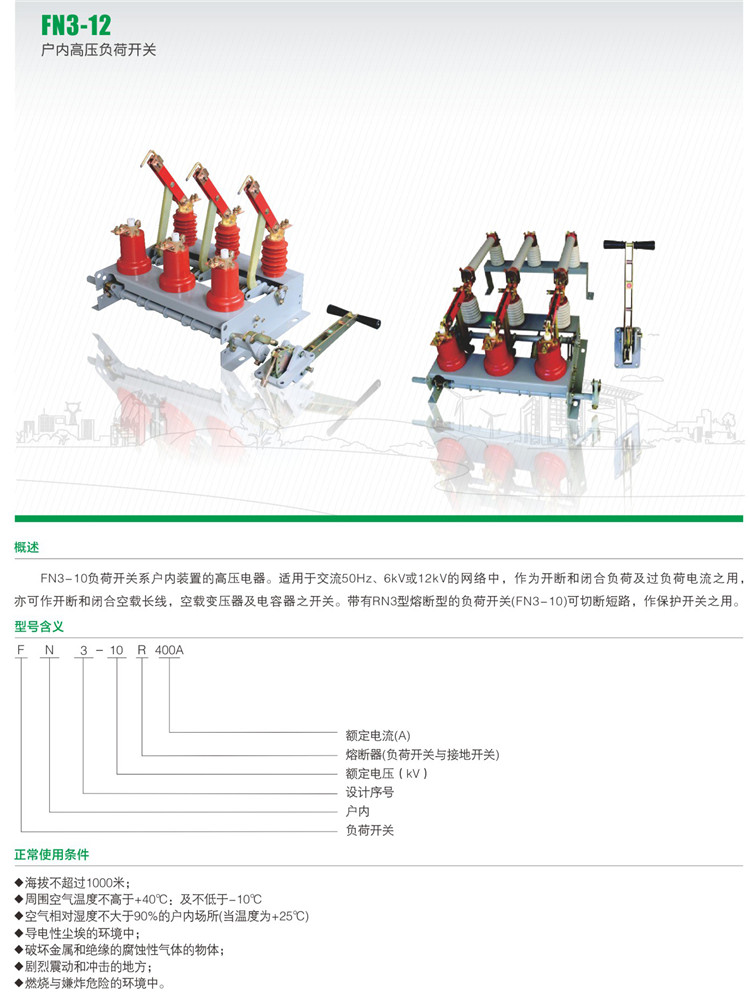

一、概述

    FN3-10,FN3-10R,FN3-10R/S负荷开关系户内装置的高压电器,适用于交流50Hz、6KV或10KV的网路中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线，空载变压器及电容器之关，带有RN3型熔断器的负荷开关（FN3-10R、FN3-10R/S）可切断短路，作保护开关之用。

二、工作条件

本负荷开关适用于下列工作环境：

1、海拔不超过1000米；

2、周围空气温度不+40度及不低于-10度；

3、周围空气湿度不90%的户内场所（当温度为+25度时）；

4、无导电性尘埃的环境中；

5、无破坏金属和绝缘的腐蚀性气体的物体；

6、无剧烈震动和冲击的地方；

7、无燃烧与爆炸危险的环境中。

三、结构

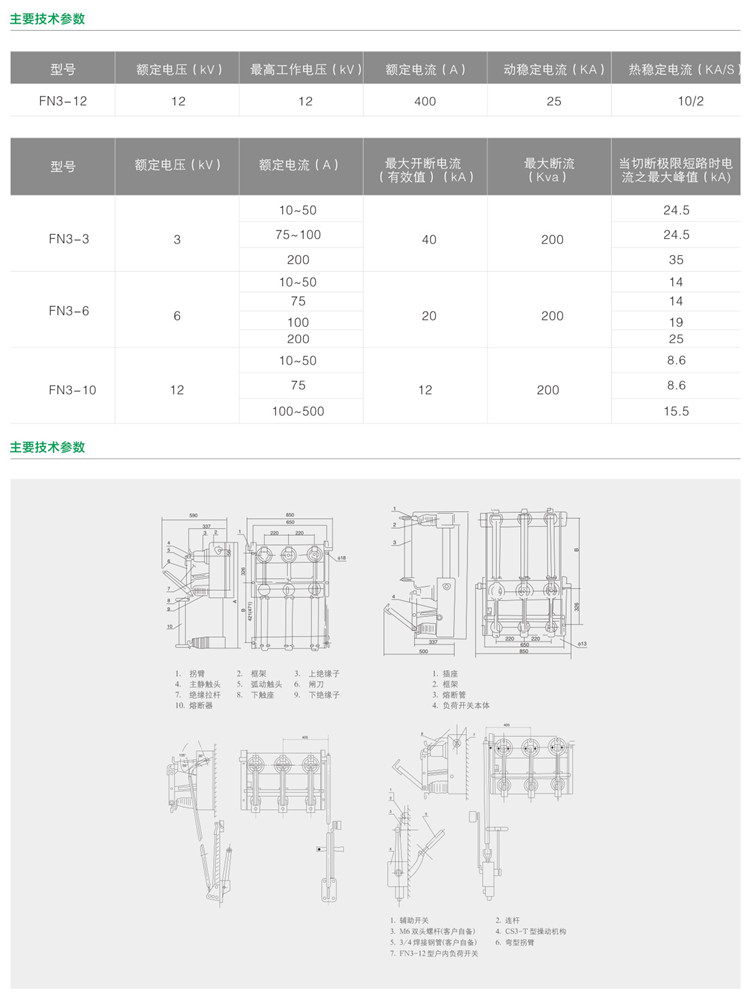

    FN3-10型户内负荷开关的外形与一般户内隔离开关相似(图1)开关的底部为框架2,传动机构装于其中。框架上装有六只绝缘子，上部的三只绝缘子3兼作支持件与气缸之用，活塞装于基内，由主轴带动，下部的三只绝缘子仅起支持作用。上、下绝缘子均装有触座。导电部分由闸刀与触座组成。闸刀6与下触座8之间靠六片形弹簧片固紧，在闸刀的端部装有弧动触头5，上触座4为主静触头。

    主静触头内装有弧静触头及3灭弧喷嘴1，弧静触头与主静触头间通过二片薄的铍青铜片来接通（见图5）}

    每相刀片由两片紫铜板组成。端部与静触头片铆有银触头。负荷开关合闸时，主回路与灭弧回路并联，电流大部分流经主回路，而当负荷开关分闸瞬间，主回路先断开，电流只通过弧触头，此时气缸中已产生一定的气体，当灭弧触头刚一断开，此两种气流即强热吹弧，使电弧迅速熄灭。

    框架由角钢与钢板焊接制成(见图4a)。框架的上部为主轴6，通过管7带动辅助轴1，再与绝缘拉杆2相连使刀片运动，在管2上开有长孔，管内装快速合闸弹簧8辅助轴上焊有凸轮3，跳扣4与凸轮及合闸弹簧组成了快速合闸动作，当主轴6按逆时针方向旋转时，管7向下运动，在运动了一小段行程后，凸轮与跳扣钩住，管7继续向下运动时，合闸弹簧被压缩，此时刀片一直不动作，当主轴旋转至接近终了位置时，管7推开跳扣，使跳扣与凸轮断开，开关迅速合闸，框架的中部装有两根开断弹簧8。

    框架的左侧上面的为分闸油缓冲器，下面的为合闸橡皮缓冲器。框架上开有安装孔（见图1），用户可配置M16螺栓以固定负荷开关。拐臂可装于负荷开关主轴的左端或右端的任何一方操作机构相连框架的左侧有接地螺钉M10×25。

    在FN3-10型负荷开关的上面加装熔断器(图2)型号为FN3-10R/S或在FN3-10型负荷开关的下面加装熔断器(图1)型号为FN3-10R，熔断器由框架、插座及熔断管组成。
