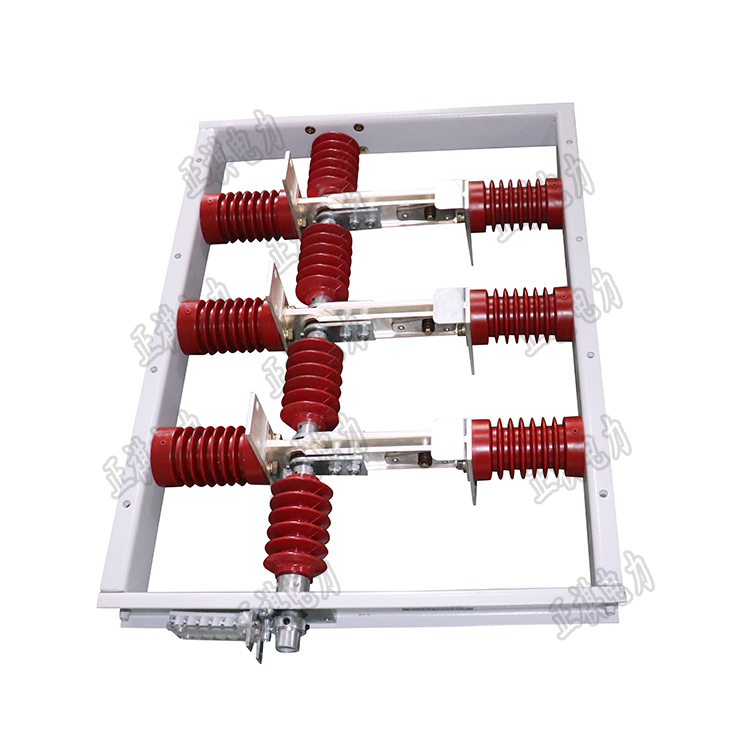

GN12-12/630A 户内高压隔离开关

GN12-12D/630A电缆侧带接地隔离开关

结构及性能

GN12-12平框隔离开关结构新颖是公司自主开发的新型隔离开关，动静触头安装在两个水平的绝缘子上，由驱动主轴直接带动动触头旋转，实现分合闸和接地，具有安装空间小，母排联接方便，断口明显，适用各种安装高度空间比较紧凑的侧装式高压柜，可无机构通过柺臂由FRC型机构驱动，或自带操作机构直接操作，可在分闸位安装接地触头，实现保护性接地。GN12-12D/630A电缆侧带接地隔离开关

符合标准：GB1985-89（交流高压隔离开关和接地开关），IEC129-84（交流隔离开关和接地开关）。

额定电压：12KV；额定电流：630～1250A；额定热稳定电流（4秒）：25～31.5kA；额定动稳定电流：63～80kA；工频耐受电压（1min） 相间/断口：42/48Kv；雷电冲击耐受电压　相间/断口：75/85Kv。
