24kV压气式负荷开关及组合电器   12kv高原型负荷开关FKN12-24/630

一: 概述

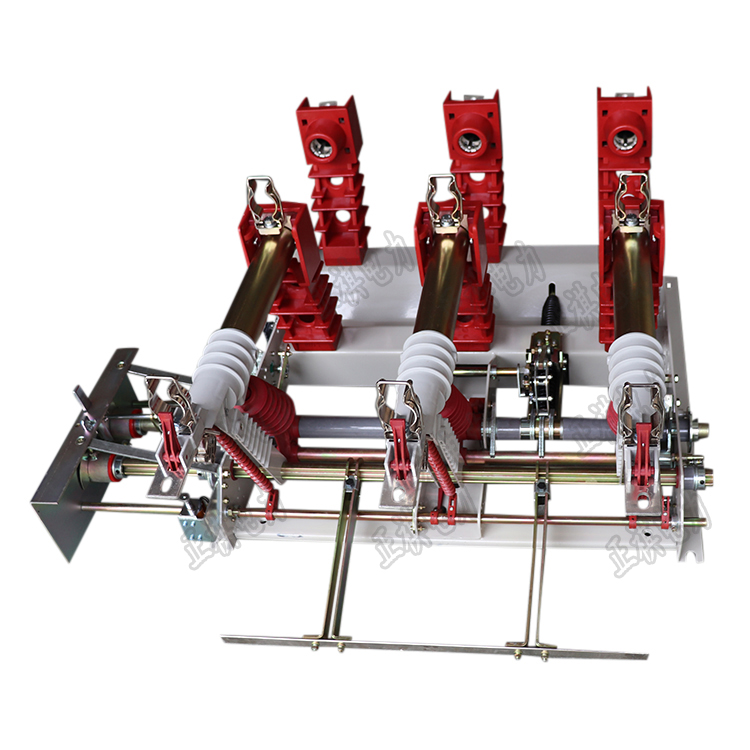

1.1 FKN12-24D/630-20系列高压压气式负荷开关及其组合电器为交流24kV,50Hz的户内高压开关设备,该负荷开关具有技术参数高、动作可靠的特点,高压负荷开关在正常电路条件下,可关合、承载和开断负载电流并具有关合短路电流及在规定时间承短路电流的能力。接地开关具有与负荷开关相同的短路关合能力,以及动热稳定能力,并和负荷开关有严格的机械联锁,在结构上不可能出现误操作。

FKRN12-24（D）/125-31.5系列负荷开关, 装有高压限流式熔断器(带撞击器)形成负荷开关一熔断器组合电器,作为负载(如电力变压器)的过载、短路保护。当熔断器一相或多相熔断时,负荷开关三相自动分闸。

FKRN12-24（D）/125-31.5系列负荷开关可配备与负荷开关本体集成的电子式互感器，并采用适当的继电保护方式触发分励脱扣器实现开关的自动分闸、环网单元的遥控以实现上下级的配合。

操动机构基本形式为手动弹簧储能式,亦可配用电磁弹簧操动机构。

目前我国高压负荷开关型号是根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为：

1、高压开关类别：F─负荷开关、G─隔离开关、R─熔断器

2、N─户内型、W─户外型

3、K─压气式

4、设计序号

5、电压等级(kV)

6、R─带熔断器的代号、(不带熔断器不表示)

7、S─熔断器装于开关上端(装于开关下端不表示)

1.2 使用环境条件:

海拔高度:不大于1000M.12KV系统中可用海拔3000以上

环境温度:高+40度,低—10度

相对湿度:日平均不大于９５%,月平均不大于９０%.

地震烈度:低于８度.

1.3执行标准

□GB3804-2004《3～63KV交流高压负荷开关》

□ GB16926-1997《交流高压负荷开关-熔断器组合电器》
