GW4-110户外高压隔离开关说明

GW4-110/400A GW4-110/630 GW4-110/1250 GW4-110/1000 GW4-110/2000

    GW4-110D/400 GW4-110D/630 GW4-110D/1250 GW4-110D/1000 GW4-12D/2000

    GW4-110DD/400 GW4-110DD/630 GW4-110DD/1250 GW4-110D/1000 GW4-12DD/2000

    型号包括(防污型)： GW4-126W/630A，GW4-126W/1250A,GW4-126W/2000A ，GW4-126W/1600A,GW4-126W/2500A； GW4-126型单接地（高原型）：GW4-126DWG/630A，GW4-126DWG/1250A, GW4-126DWG/1600A,GW4-126DWG/2000A ，GW4-126 DWG/2500A； GW4-126型双接地（高原型）：GW4-126IIDWG/630A，GW4-126IIDWG/1250A,GW4-126IIDWG/1600A,GW4-126IIDWG/2000A ，GW4-126IIDWG/2500A

    其中（D）是单接地，（DD）是双接地，所以在选型和订购时请说明是否带单接地和双接地。

GW4-110型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，用于电压110KV的电力系统中，供在有电压无负载时分合电路之用，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离之用。

 使用条件

1． 海拔高度不超过1000m，高原型不超过4000 m；

2． 环境温度：-40℃～+40℃；

3． 风速不大于35m/s；

4． 地震烈度：8度；

5． 覆冰厚度：≤10mm；

6． 耐污产品适用于污秽地区；

7． 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

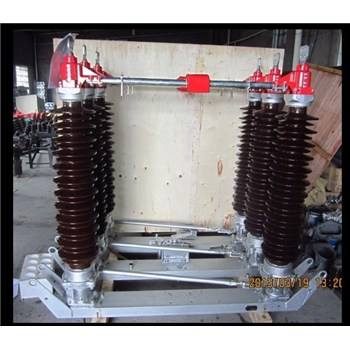

GW4-110KV户外隔离开关是一种双柱式隔离开关，它是单极形,当三极使用时,极间用带轴机械连接

起来,三极同步使用。西安35千伏隔离开关厂、西安耐电供应GW4-110/1250A5型户外高压隔离开关

   GW4系列隔离开关由底座，绝缘支柱及导电部分组成。GW4-110/1250A系列隔离开关每极有两个瓷柱，分别装有底座两端轴承上，以交叉连杆连接(GW4-110/1250A系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定装在底座的另一端)，可以水平旋转。

GW4-110/1250A系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱顶上，作水平分合闸，触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电体转动91度，另一个瓷柱及导电体也由连杆传动转动91度，(GW4-110/1250A系列隔离开关当操动机构操动时,只有装在底座轴承上一端的瓷柱及导电体转动91度,另一端固定),于是闸刀便向同一侧方向断开或闭合。

GW4-10系列隔离开关配用CS11-1型手力操动机构操动。

GW4-15系列隔离开关配用CS11-1型手力操动机构操动。

GW4-35系列隔离开关配用CS11或CS5型手力操动机构操动。

GW4-110（60）系列隔离开关配用CS11或CS15型手力操动机构操动。

GW4-35D系列隔离开关配用CS8-6D或CS15-D型手力操动机构操动。

GW4-110D（60D）系列隔离开关配用CS8-6D或CS15-D型手力操动机构扩CJ6型电动机构操动。
