概述

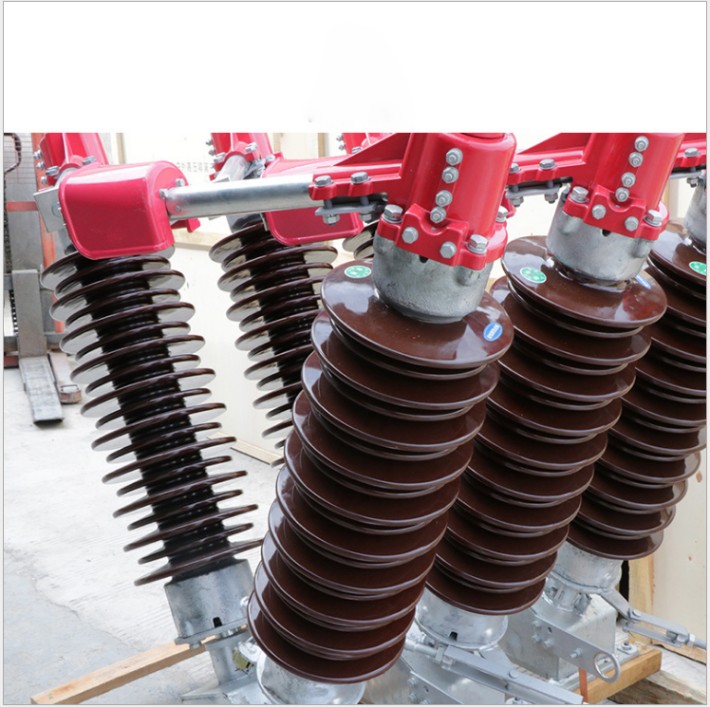

GW5-72.5/1250A户外交流隔离开关为交流50Hz的户外高压电器设备，额定电压等级 有40.5KV 72.5KV 和126KV，供高压线路在无负载情况下进行开合，以及对被 检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开/合小的电容或电感电流。

本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》IEC60129《交流隔离开关和接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

其他型号：GW5-72.5/630A、GW5-72.5/1250、GW5-72.5/1600A、GW5-72.5/2000A

使用条件

1．海拔高度不超过1000m，高原型不超过4000m；

2．环境温度：-40℃～+40℃；

3．风速不大于35m/s；

4．地震烈度：8度；

5．覆冰厚度：≤10mm；

6．耐污产品适用于污秽地区；

7．不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

完善化隔离开关特点说明

1）全部采用热镀锌工艺防腐处理，热镀锌不能配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

2）导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联结。

a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧生产接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；

b.现场用户无需焊接，无需备辅助材料，只提供安装支架（订货时注明是否带支架及高度）

3）转动部分配有自润滑套，无需润滑脂。

4）主接线端子为平板型。

5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中稳定可靠。
