维宏系统安川m3通讯线选型参数：

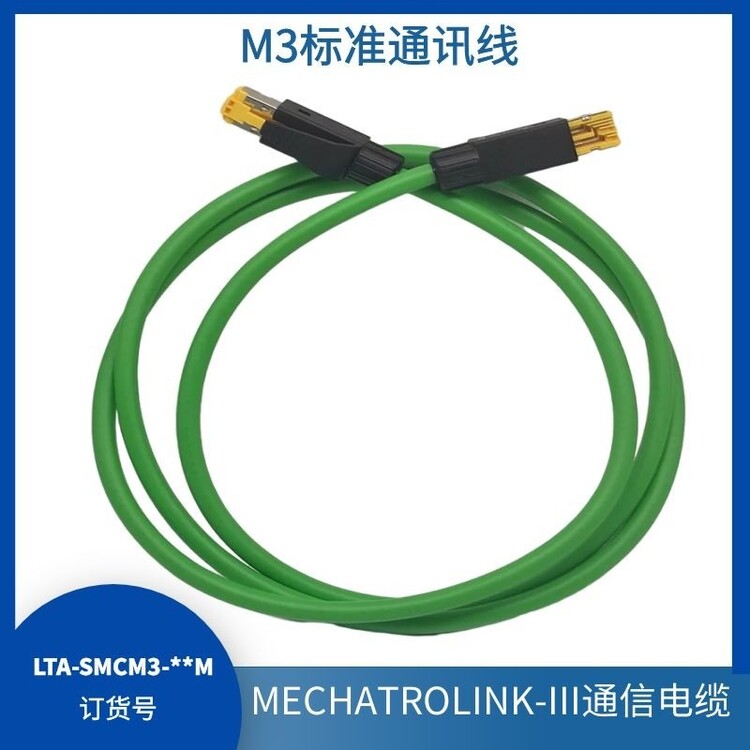

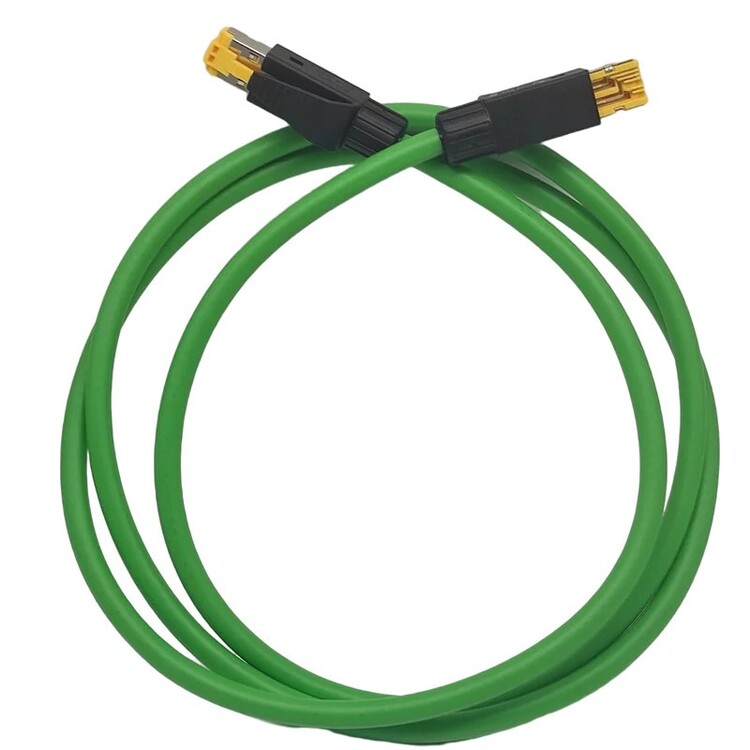

产品名                  安川M3通讯线

线缆                      profinet通讯线

规格                     安川M3-RJ45通讯线束

导体                     1/0.64mm  单根裸铜丝

近似芯线外径        1.5mm

近似电缆外径         6.5mm

线规                      22AWG

芯数                      四芯

内芯颜色               白  黄   蓝  橙

芯线绝缘材质         HDPE（高密度聚乙烯）

芯线                       星绞结构

截面积                   0.34mm²

外护套                   pvc绿色

内护套                   pvc白色

特性阻抗               100±15ohm

网络传输速度         100MBit/s

耐温等级                -40 tou  80℃

屏蔽层                  双层屏蔽   铝箔+镀锡铜编织网  85%覆盖率

工业以太网通讯总线电缆网线

 Industrial Ethernet cable  PROFINET  TYPE A 4X22AWG/1 0.64mm

 □ETHERNET□PROFINET□TYPE□A□4x22AWG□PVC□□□□

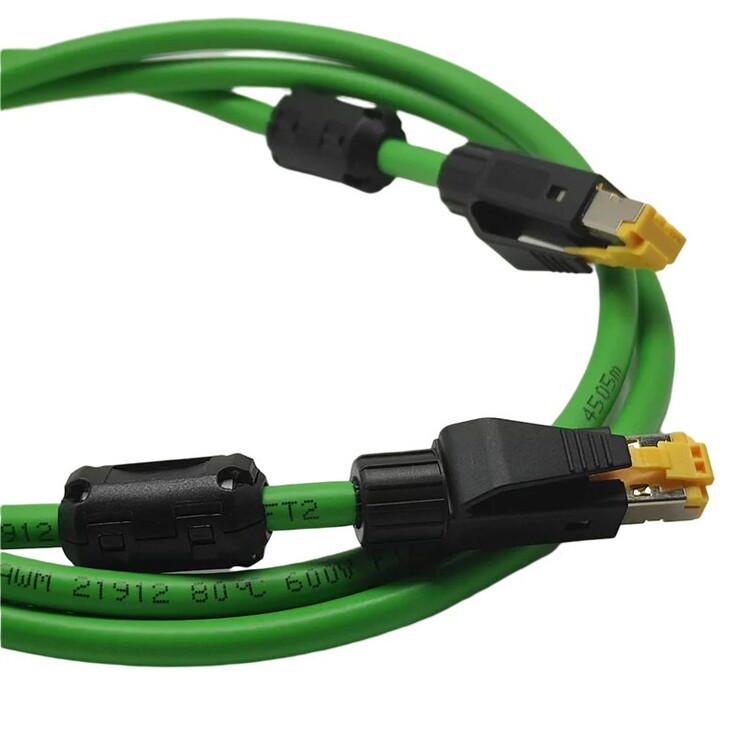

E324007□ □AWM□21912□80℃□600V□FT2

产品应用

PROFINET协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.适用于固定应用。可适用于 EtherCAT 和 EtherNet/IP Profinet等工业以太网通讯协议应用。

——温度范围

固定应用：

PVC:-40℃~80℃

——测试电压

2000V/min(AC）

 ——特性阻抗

100±15Ω

——绝缘电阻

≥5GΩkm

——导体直流电阻（20℃）

≤60Ω/km

——弯曲半径

固定应用:

10D(D=电缆直径)

电缆结构

导体：实心裸铜导体 22awg/1 铜丝近似直径：0.64mm  截面积0.34mm²

绝缘：PE

颜色：白色，黄色，蓝色，橙色 四芯星绞结构

内护套:PVC

屏蔽：铝箔屏蔽加镀锡铜编织

外护套:PVC

外护套颜色：绿色（近似RAL6018）

近似外径:6.5mm
