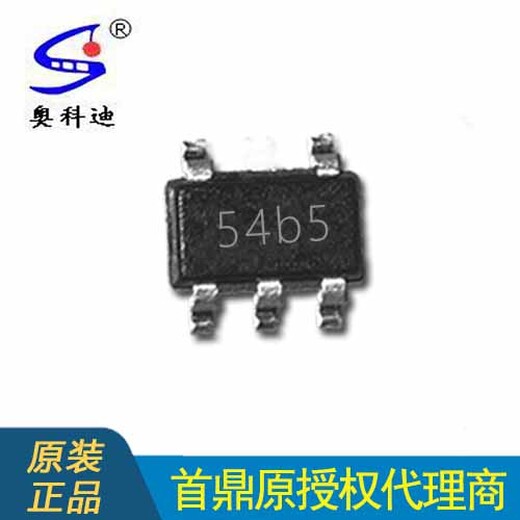

恒定电压线性充电器54b5封装STO-23-5脚品牌首鼎电源芯片集成电路IC

54b5是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得它成为便携式应用的理想选择。它可以适合USB 电源和适配器电源工作。
       由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和
隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对
芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到终浮充电压之后降至设定值1/10 时，它将自动终止充电循环。
当输入电压（交流适配器或USB 电源）被拿掉时， 自动进入一个低电流状态，将电池漏电流降至2uA 以下。也可将置于停机模式，以而将供电电流降至45uA。的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
特点
·高达800mA 的可编程充电电流；
·无需MOSFET、检测电阻器或隔离二极管；
·用于单节锂离子电池、采用SOT23-5 封装的完
整线性充电器；
·恒定电流/恒定电压操作，并具有可在无过热危
险的情况下实现充电速率大化的热调节功能；
·直接从USB 端口给单节锂离子电池充电；
·精度达到±1%的4.2V 预设充电电压；
·用于电池电量检测的充电电流监控器输出；
·自动再充电；
·充电状态输出引脚；
·C/10 充电终止；
·待机模式下的供电电流为45uA；
·2.9V涓流充电器件版本；
·软启动限制了浪涌电流；
·采用5 引脚SOT-23 封装。
应用
·蜂窝电话、PDA、MP3播放器；
·充电座；
·蓝牙应用。

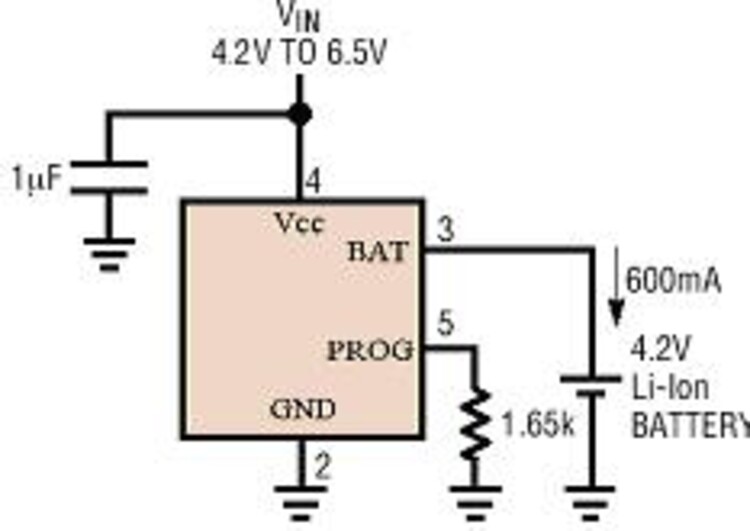

典型应用
