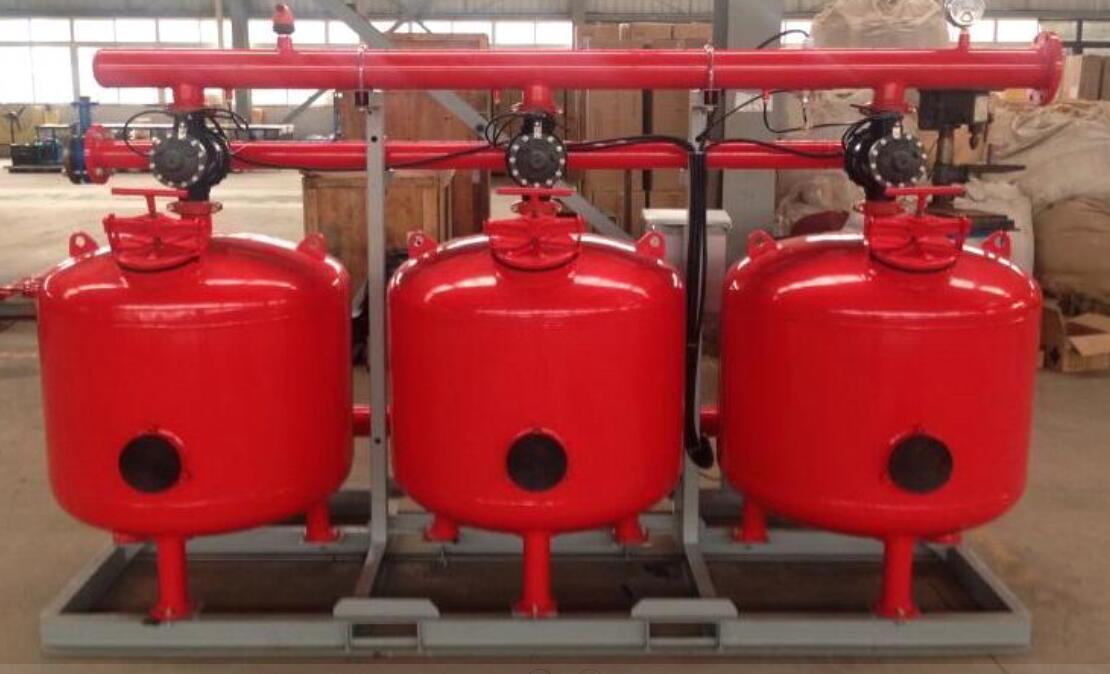

海特浅层砂过滤器HTQ-600

概述

全自动浅层介质过滤系统广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换装置、空调器、锅炉、原水、地表水、江河水、农田、市政、公园等。该设备适用行业面广，包括建筑、化工、电力、冶金、胶、造纸、轻纺、煤炭、食品等行业。

功能：

全自动浅层介质过滤系统由一个或多个标准的高速过滤单元组成，水流通过内部的集水器及布水器，利用不同的介质，能有效去除颗粒物和减低浊度。

全自动浅层介质过滤系统有多种规格，可以有不同的安装方式。既可以作为立的过滤系统，利用现有工艺中的供水泵，如果作为旁滤，也可以单配备自己的水泵。也可以多个处理单元安装在公用管道上，这样可以实现此系统无限过滤能力。

过滤原理

当系统处于过滤状态时, 未经过滤的水通过布水器均匀布水,水以层流状态通过滤器内的填料层 。当水流过填料层时, 杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器, 将过滤后的水均匀地收集并引出, 平流过滤, 可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。

反洗状态：

随着杂质在填料层中不断聚积, 内部压头损失将不断增大。当进、出水压头损失达到设定值时,系统将自动激活定压差装置使其转换至反洗状态,当此台反洗结束，水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。

当系统处于反洗状态时,过滤仍然继续,其中要进行反洗单元的砂缸不进行过滤,系统中其它单元的砂缸仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。

控制方式

全自动浅层介质过滤系统控制方式：自动控制、手动控制。

自动控制：自动控制有定时和压差两个方式。在过滤时间定时器上设定过滤时间，当过滤时间到，启动排污，排污时间由排污时间定时器设定；同时控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤系统也进行清洗排污，排污时间由排污时间定时器设定。根据工况现场调整时间、双系统控制不分主次，哪个先到先执行。排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。

手动控制：将操作面板上的手动/自动选择开关拨到手动位置，过滤器进行排污。
