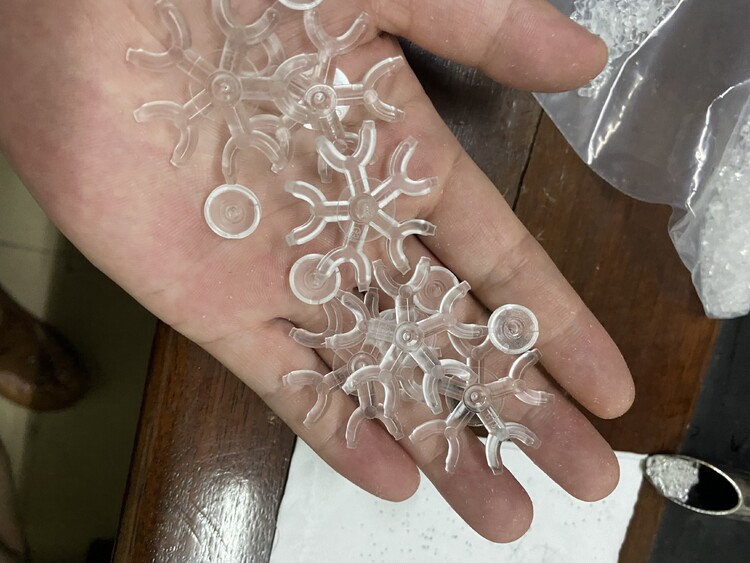

东莞PA66水口料回收，广州PA6水口料回收，深圳市PA水口料回收，惠州PA66废料回收，广东回收PA66水口料，PA6水口料回收，PA9T水口料回收，各种加纤防火PA尼龙回收，增强尼龙回收，PA的品种繁多，有PA6、PA66、PAll、PA12、PA46、PA610、PA612、PA1010等，以及近几年开发的半芳香族尼龙PA6T和特种尼龙等很多新品种。

随着汽车的小型化、电子电气设备的化、机械设备轻量化的进程加快，对尼龙的需求将更高更大。特别是尼龙作为结构性材料，对其强度、耐热性、耐寒性等方面提出了很高的要求。尼龙的固有缺点也是限制其应用的重要因素，特别是对于PA6、PA66两大品种来说，与PA46、PAl2等品种比具有很强的价格优势，虽某些性能不能满足相关行业发展的要求。
因此，针对某一应用领域，通过改性，提高其某些性能，来扩大其应用领域。 由于PA强极性的特点，吸湿性强，尺寸稳定性差，但可以通过改性来改善。

        增强PA尼龙在PA中 加入30%的玻璃纤维，PA的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳强度是未增强的2.5倍。玻璃纤维增强PA的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，好是采用双金属螺杆、机筒。
        阻燃PA由于在PA中加入了阻燃剂，大部分阻燃剂在高温下易分解，释放出酸性物质，对金属具有腐蚀作用，因此，塑化元件（螺杆、过胶头、过胶圈、过胶垫圈、法兰等）需镀硬铬处理。工艺方面，尽量控制机筒温度不能过高，注射速度不能太快，以避免因胶料温度过高而分解引起制品变色和力学性能下降。
