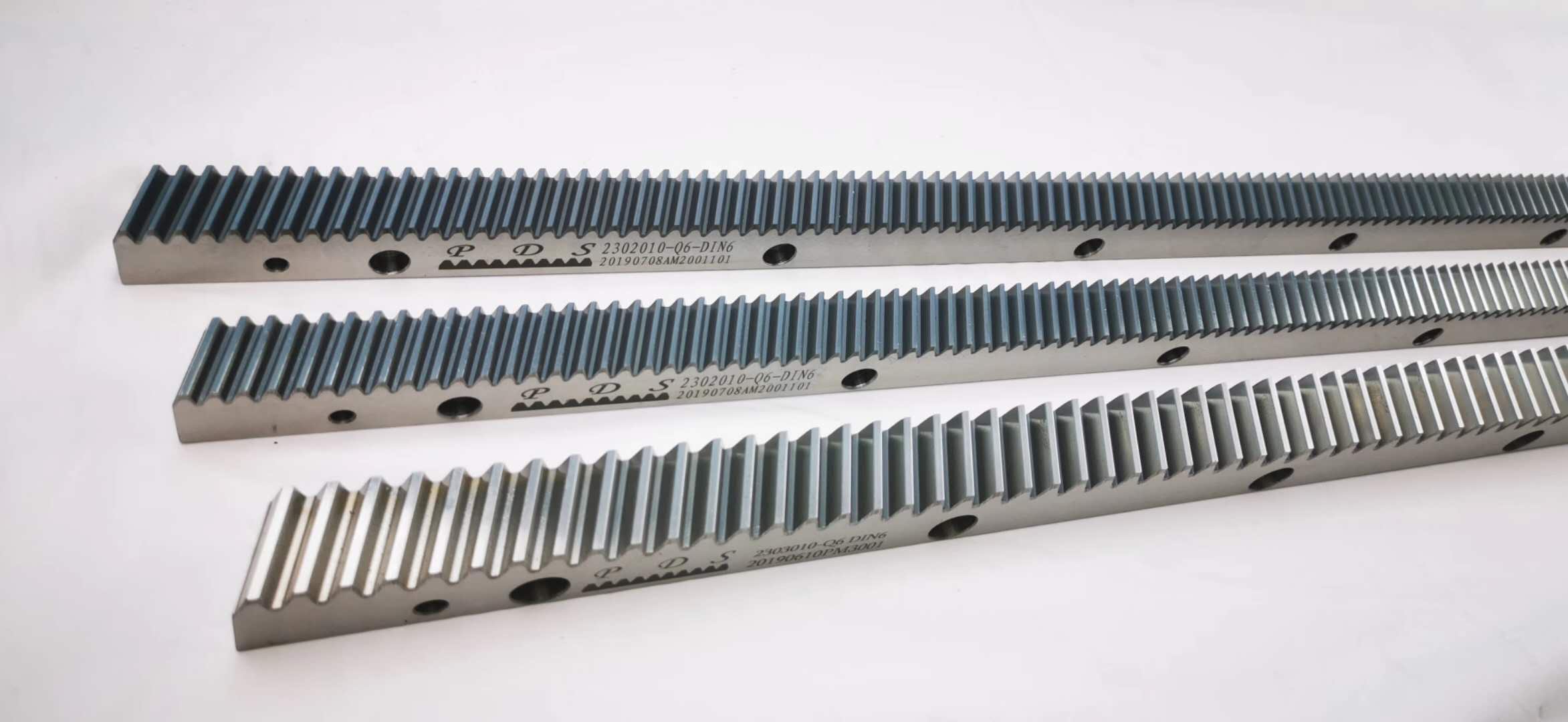

光切割机PDS齿条配M2-33齿研磨齿轮

齿条基本概念

1：齿条具有一系列等距离分布齿的平板或直杆。
齿条[1]也分直齿齿条和斜齿齿条，分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用； 齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。

2：主要特点
（1） 由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2） 与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3） 与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

3：主要参数齿槽宽,齿顶高,齿根高,齿高,齿厚,齿根圆半径等

4：参数选择
（1）齿轮的跳动、全齿深、公法线、齿向是否合格一齿摆差、周节误差是否超差。
（2）齿轮、齿条安装后安装距是否合适。
（3）齿条、齿轮啮合间隙应是0.25*模数。
（4）齿条全齿深、跳动、公法线特别是齿向是否合格。

5：加工方法
齿轮齿条加工方法：1）滚齿（2）插齿（3）剃齿（4）磨齿（5）珩齿
