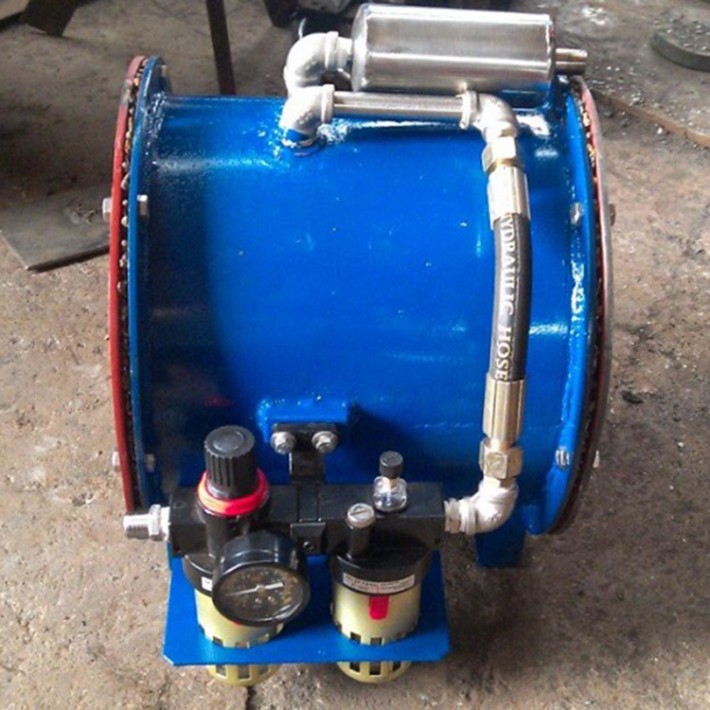

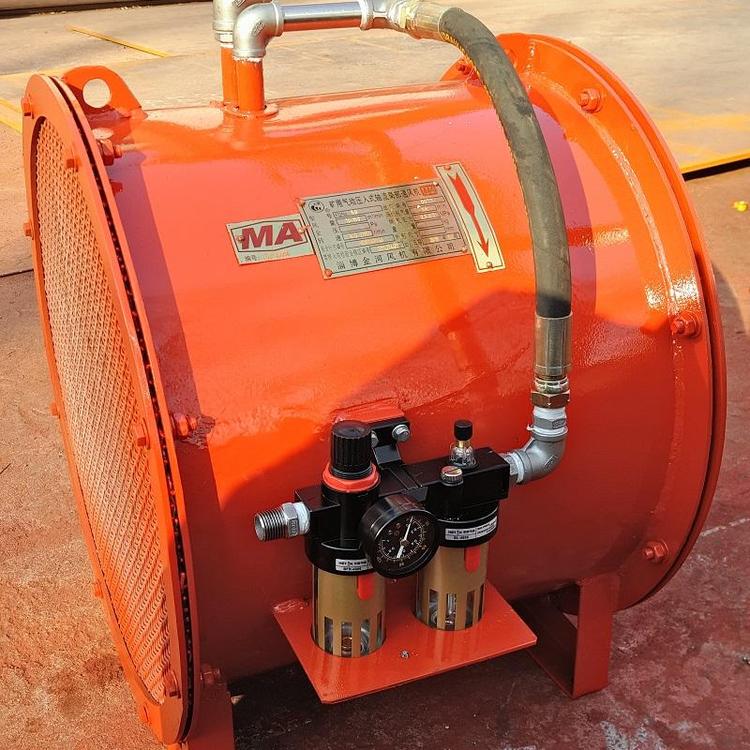

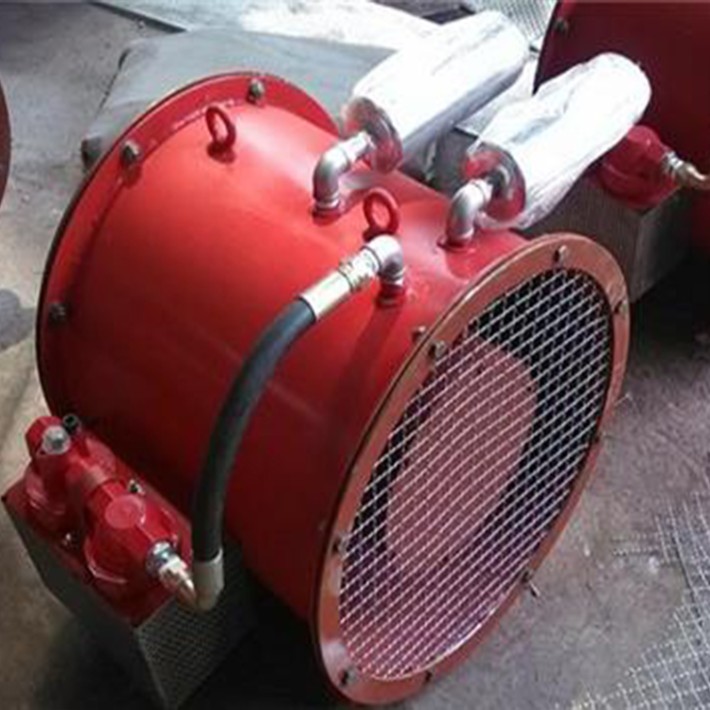

FQ№5.6气动轴流风机

FQ№5.6气动轴流风机

FQ№5.6基本参数：

风量m3/min：200

叶轮公称直径mm: 560

全压Pa:350

供气压力MPa：0.3～0.5

参考耗气量m3/h：41

转速r/min：1300

长度mm:520

主要部件及其作用：

通风机主要由叶轮、机壳、气动马达和集流器等4个主要部件组成。

通风机的机壳、隔爆腔、叶轮、集流器等结构件均采用低碳钢焊接而成，气动马达采用螺栓与机壳内的隔爆腔联接，叶轮由轮毂、叶片焊接而成，通过传动组与气动马达的输出轴联接，使叶轮的重量由传动组承担，大大减轻了气动马达的承载量，提高了风机的使用寿命。

井下压气管道中引出的压气通过胶管与通风机机壳上的气动马达进气口联接后，开启阀门，压气驱动气动马达，带动叶轮旋转，叶轮对空气做功，使空气具有能量后以一定的速度排出风机，在排出风机前在导风的偏转下，使气流发生旋转。

工作原理、工作特性。

气动马达安装在机壳内的隔爆腔内，通过传动组与叶轮连接并带动叶轮转动，风流从导流体进入旋转的叶轮，经叶轮加速的气流通过后导叶发生偏转，使风机排出的气流为旋转状，从而吹排巷道内的聚集瓦斯等有害气体。
