电浮筒液位计校验

　　取出外浮筒，关闭浮筒手阀，打开排污泄压阀，将筒内的多余液体排出，然后拧开筒顶部的排气丝堵，倒入干净的水，对筒内筒外残留的介质与杂质进行的清洗。

　　调整变送器参数，将液体的密度值设置为1，并检查测量范围有没有超出上限。

　　浮筒清洗完成后，要校准变送器的零点，调整至4毫安，不得有偏离。

　　还有调整满度，需要将满度调整到20毫安，调整时注意先要关闭好底部的排污阀，并从顶部的丝堵处倒入纯净的水。

　　稍微打开排污阀的阀门，将筒内的水缓慢排出，观察线性值的变化，直到达到零点下的4毫安为止，需要反复调校，直到符合标注为止。

　　结束校准工作后，需要将介质的密度重新改回原来的预设值，重新拧紧量筒顶部的丝堵，关闭排污阀，将浮筒放回液位计中。可以重新使用了。

浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。

工作条件的影响：
供电影响：当电压在规定电压的小值与大值间变化时，输出变化≤±0.2%FS
温度影响：工作温度在-40~80℃内变化时，输出变化<±0.03%FS/℃
报警跳线：DLC3000 能对故障进行自诊断，也能组态成显示过程变量的高低报警。当高低位报
警或检出一个故障时，模拟量输出信号将显示低于4mA 或20mA，仪表出厂时
仪表是将跳线置于高位上。
防护等级：IP66（NEMA 4X）
防爆等级：本安型：ExiaIICT1~T6
隔爆型：ExdIICT1~T6
电气接口：2 个1/2－14NPT 内螺纹，一个在底部，另一个在接线盒背面。

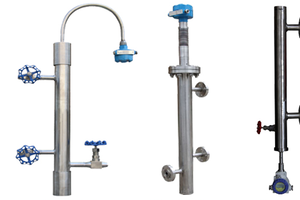

智能浮筒式液位计由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。

使用说明：

1、打开接线盒盖。

2、把电源线插头插入插座。

3、把控制器插头插入控制器插孔。

4、打开电源开关。

5、选择菜单键。

6、设定好量程。

7、按启动按钮。

8、显示器显示当前值。

9、再按一下停止按钮。

10、如果出现错误信息请按返回键。

11、如果显示屏出现故障请更换电池或者检查线路。

12、如果在使用过程中出现问题请我们。
液位传感器的检测元件，是一沉浸与液体之中的浮筒，一般使用不锈钢制成的空心长圆柱体，被垂直地悬挂在被测介质之中，测量过程中位移极小，不漂移在液体表面上，故也称为沉筒。浮筒在液体中的浮力是用扭力管的扭力来平衡的。
