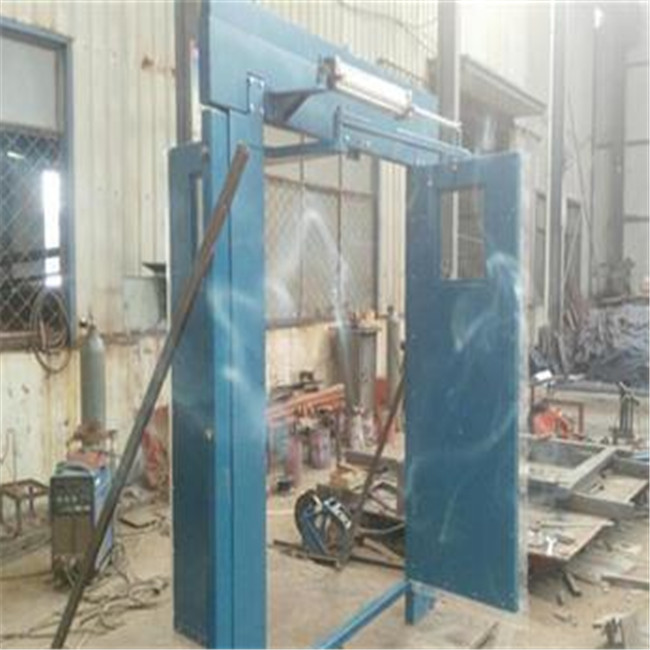

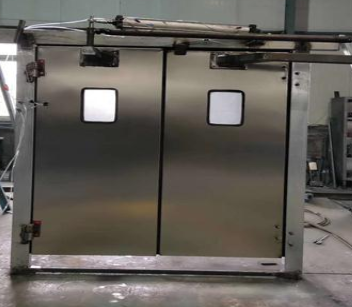

气动无压风门是由无压风门配套FQB-B型风门闭锁装置而成的风门，该型风门适用于行人巷道，高瓦斯煤矿井或者不频繁行车的行车大巷等，由气控气动箱，排水器，气管，气缸等部件组成，手动按钮工开门方式，利用纯气源执行装置，推动门扇自动启闭，大大减轻人工推拉风门易出现的安全事故与风压高开门难的情况，该型装置简单易安装，把气缸固定于每道风门上，只要把气源通过气管与气缸相联接即可，井下气源大于0.2才行，针对该型风门的灵魂所在--风门闭锁装置，我们讲一下它的结构与原理。

FQB-B型风门闭锁装置是矿山井下风门所需的一种新型闭锁装置，它是一种纯气动结构，外观小巧、美观、实用，这种结构形式属国内，技术性能良好，有着极其广阔的推广前景。

FQB-B型风门闭锁装置主要用于矿山井下两道风门之间的互锁，以防止巷道风的短路特点及原理

　　1．纯气动，不需要电控元件，无需连接钢丝绳，闭锁可靠。

　　2．动作灵活，只要一道风门动作，另一道风门就已闭锁无法打开。3．当遇到紧急情况时，拉开紧急接锁拉阀，即可解除闭锁，两道门便可以同

　　时打开（紧急情况下使用）o

　　4．使用面广，它适用于矿山井下普通风门，带反向门的风门，正向风门，无　压风门等。

　5．外观小巧，美观，安装方便。

气动无压风门之气动闭锁安装环境要求：

　　1．无严重滴水和溅水的环境；

　2．有爆炸性气体（甲烷）和煤尘的矿井。

　3．系统压力:0.3Mpa-0.8Mpa管路规格:  +6mm

　　4．额定压力:0.5Mpa气缸行程:lOmm-50mm

　　5．气缸内径:40mm闭锁活塞杆直径16mm
