原煤筛选机煤炭块分规格用滚筒筛

煤炭块分规格用滚筒筛在工作状态时，不仅承受自身重力还会受到激振器施加的激振力、分布惯性力、阻尼力以及物料冲击力等。煤炭块分规格用滚筒筛在受迫振动状态下，相比于激振力和分布惯性力来说，煤炭块分规格用滚筒筛受到的阻尼力和物料冲击力要小得多，几乎可以忽略，因此在静力学有限元分析中只考虑激振力和分布惯性力对煤炭块分规格用滚筒筛的作用，并且用添加加速度的方式施加分布惯性力。已知煤炭块分规格用滚筒筛振动频率为f=830r/min，激振器受迫振动提供的激振力方向垂直于主梁，由于激振力工作具有周期性，在静力学分析中不便于施加周期载荷，因此将较大振幅下的载荷作为加载载荷，分别施加在振动筛的主梁上。激振力方向与水平方向呈45°夹角，需要沿X和Y两个方向进行分解计算。

煤炭块分规格用滚筒筛选用的钢板20G是一种碳素结构钢，机械性能优良，而振动筛主要承受载荷的部分在两侧板以及中间的横梁与钢管，因此这些部件均采用20G钢。而侧板上焊接的加强筋、角钢以及弹簧支座等结构主要起支撑作用，选用屈服极限小于20G的Q235B钢材。

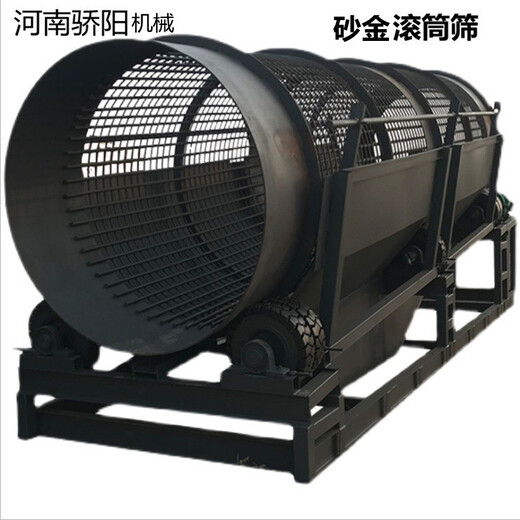

煤炭块分规格用滚筒筛的主体结构是筛分筒，它是由若干个圆型状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封。圆筒回转筛可设有梳型清筛机构，在筛分过程中可通过梳型清筛机构与筛分筒的相对运动，达到对筛体不间断清理的效果，使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。

煤炭块分规格用滚筒筛根据不同分级要求，其分级级数一般从细到粗为1-4节，物料从细到粗分别从一节到后一节筛网筛出，大于后一节筛网孔的物料从出料口排出。通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。

煤炭块分规格用滚筒筛运行安全可靠，采用减速传动，传动，配带功率小，能耗低，能耗低效果明显。
