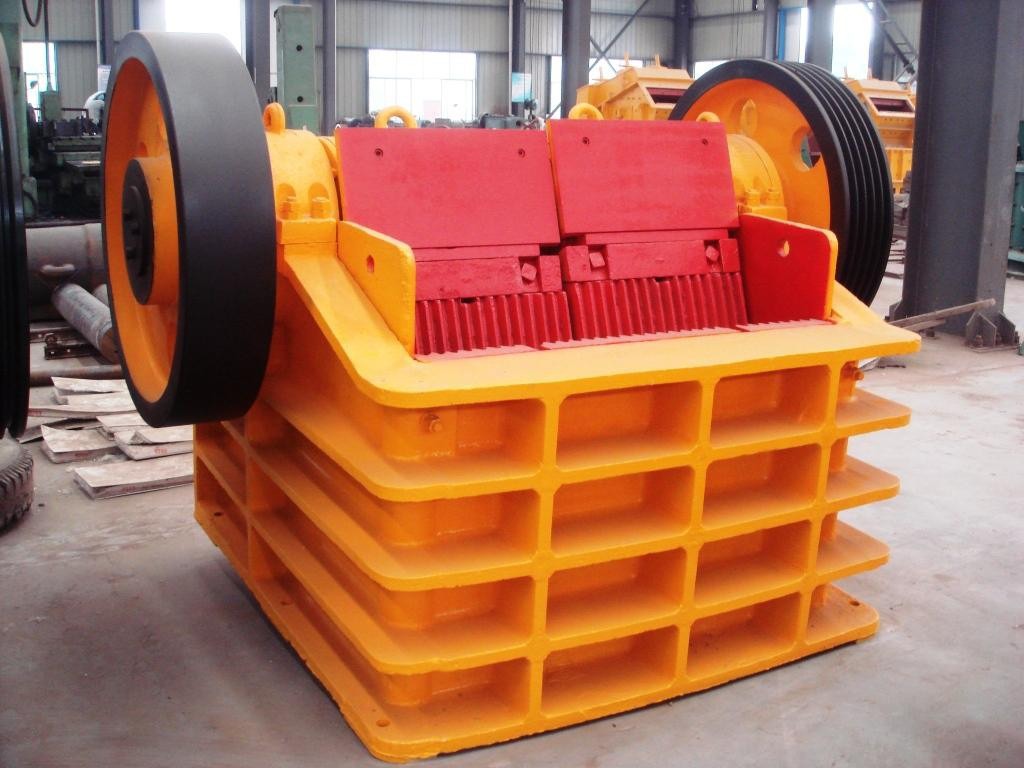

颚式破碎机鄂式破碎机颚破鄂破

颚式破碎机产品用途

1、该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

2、该系列破碎机适宜于破碎抗压强度不300Mpa(兆帕)的各种软硬矿石，被破碎物料的大块度不得大于技术参数表所规定。

工作原理

颚式碎石机是一种碎石机，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时物料被压碎或劈碎，达到破碎的目的。

破碎机破碎方式是曲动挤压型，当动颚下行时，肘板与动颚间夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。是随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料的。

结构组成

复摆系列颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成(参考结构图)。

1、固定体:固定体的主要部件是机架，机架的制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损，在破碎腔左右侧壁上装有护板，可随意更换。

2、转动体:由动颚、偏心轴、轴承、皮带轮等几部分组成，是传动和承受力矩的主要部分。

A、动颚由动颚支架和活动颚板等部件组成，动颚支架采用35#铸钢，并经过调质处理。

B、偏心轴由45#钢车制，并经过调质处理。

C、轴承采用双列向心球面滚子轴承，具有微调、随受力大，耐用的特点。

D、颚板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13具有硬度高，耐磨，使用效果良好的特点。

3、调整装置:该装置是用来调整排料口的大小尺寸，控制出料粒度。我厂破碎机调整机构有两种形成:提升楔块式和顶杆垫片式，调整方便灵活，能实现无级调整
