雷达流量计

LX.FCM雷达流量计是一款基于微波技术的全自动流量计，它采用的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

雷达流量计依据所测断面的流速-水位-流量关系，测得水位和某点流速来求取流量，是在不改变明渠边界的条件下准确测量流量的一种较好的非触式测量方法。通过建立矩形和梯形明渠断面流速分布的经验公式，根据这些公式，提出“流速-水位法”测量规则断面明渠流量的计算公式及测量方法。

非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响；

适用于多种测量条件，可以输出流速、水位、流量的测量数据；

配备功能强大的测流软件，可以进行数据接收，查询，流量统计等；

低功耗，可以使用太阳能供电，方便安装，免维护；

测流系统

测量原理：平面微带阵列天线 CW+FMCW

工作模式：手动、自动、遥测

工作温度：-30~80℃

工作电压：7~30VDC

工作电流：工作模式：<150mA，待机模式： <1mA。（DC12V输入）

数传方式：RS232/RS485，4~20mA，433MHz（无线传输可选）

数据存储：至少2年测量数据

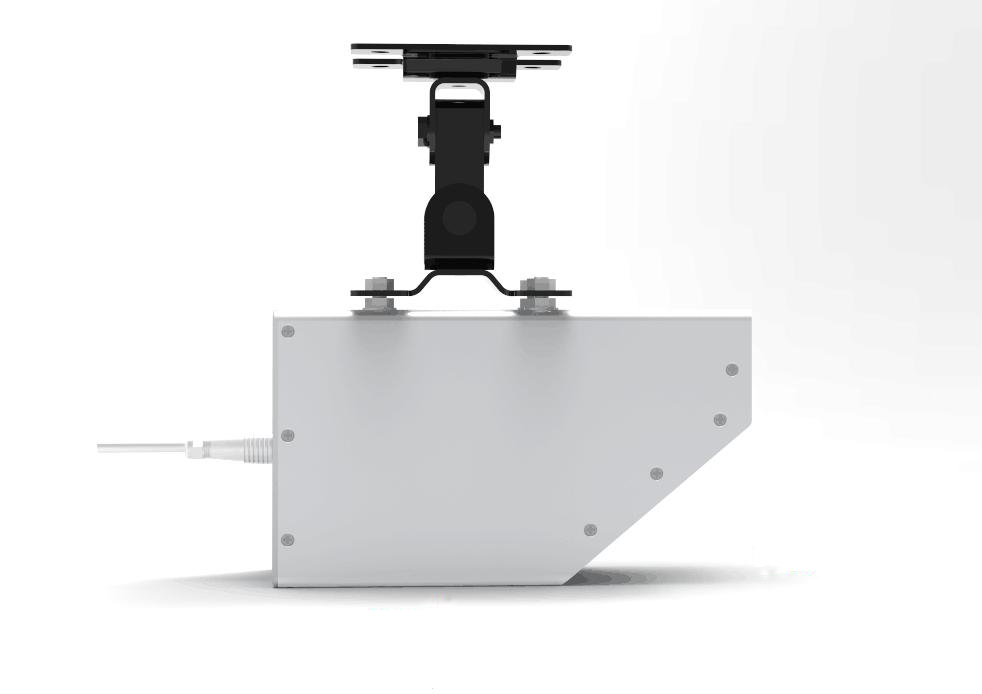

平面雷达波流速传感器

雷达功率：100mW

雷达频率：24GHz

大测程：35m

测速范围：0.03~20m/s

测速精度：0.01m/s

天线角度：12°

测量方向：自动识别水流方向，内置垂直角度校正

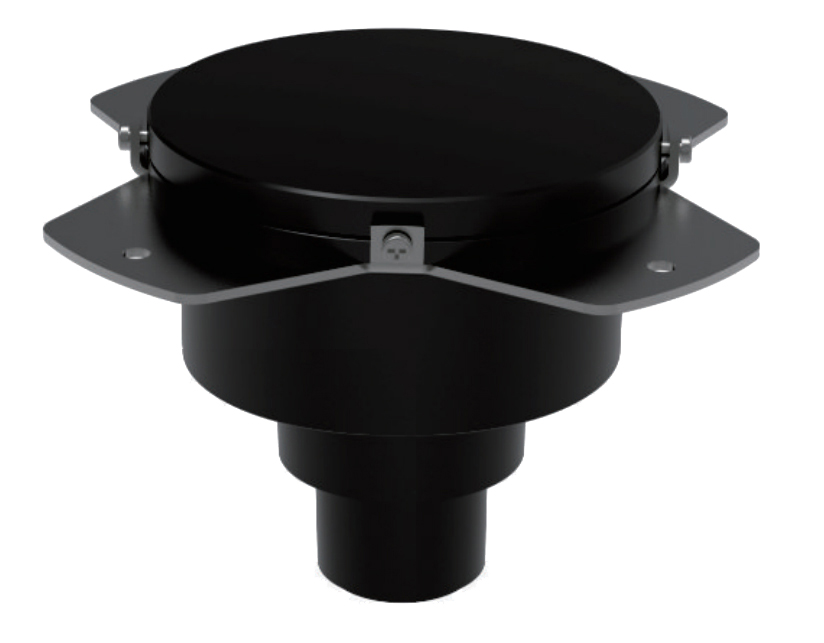

平面雷达水位计

雷达功率：100mW

雷达频率：24GHz

测量范围：1.5-40米

测量精度：≤±25px

天线角度：11°
