三路测径仪

三路测径仪简介：

三路测径仪内置3组固定式光电测头，可对3个被测物的外径尺寸进行实时控制，可通过内置增量式PID系统变频器，电子调速器，空气压缩机等多种外接设备对工件生产的尺寸进行控制。可用于电线、电缆、冷拔金属线材等各种线材类生产的实时测量，实时显示数据。

三路测径仪特点：

1、测量准确，实时性好；

2、被测物的温度、抖动等对测量结果无影响，可对高速运动物进行测量；

3、采用增量式PID控制系统，可对接多种外接设备，形成闭环控制；

4、控制周期可调，P.I.D各参数可分别调整，适应多种工程；

5、正向控制与反向控制可选；

6、具备超差报警功能，上限、下限可分别设置；

7、可实现手动控制与自动控制的自由切换；

8、可选配长距离外接显示屏，方便数据的异地读取；

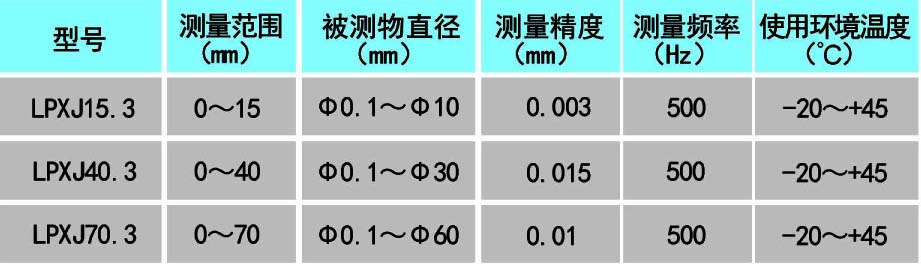

三路测径仪技术参数：

测径仪适用行业：线缆、金属拉丝、塑料、橡胶等。

三路测径仪特点：

1、测量准确，实时性好；

2、被测物的温度、抖动等对测量结果无影响，可对高速运动物进行测量；

3、采用增量式PID控制系统，可对接多种外接设备，形成闭环控制；

4、控制周期可调，P.I.D各参数可分别调整，适应多种工程；

5、正向控制与反向控制可选；

6、具备超差报警功能，上限、下限可分别设置；

7、可实现手动控制与自动控制的自由切换；

8、可选配长距离外接显示屏，方便数据的异地读取；

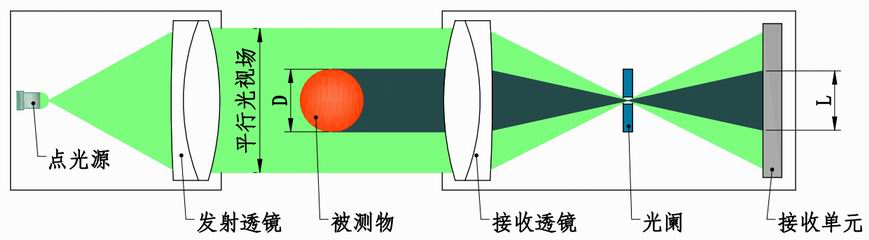

测量原理：

光电测量产品采用物方远心光路和CCD成像法进行在线尺寸检测。检测的核心部件为光电测头，每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头。平行光再由接收透镜聚焦，通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物时，被测物遮挡的部位将在接收单元的CCD芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理，即可通过阴影的宽度L计算出被测物的直径D。
