台车炉高温隔热、内衬保温结构

台车炉概述：

台车式炉属于间隙式变温炉，主要用于钢锭锻前加热或工件热处理，因此其炉型可分为台车式加热炉和台车式热处理炉。炉子由炉膛、可移动台车及炉门三部分组成。

台车式加热炉与台车式热处理炉主要区别为炉内温度，加热炉炉温为：1200~1300℃，热处理炉炉温为：650~1200℃。

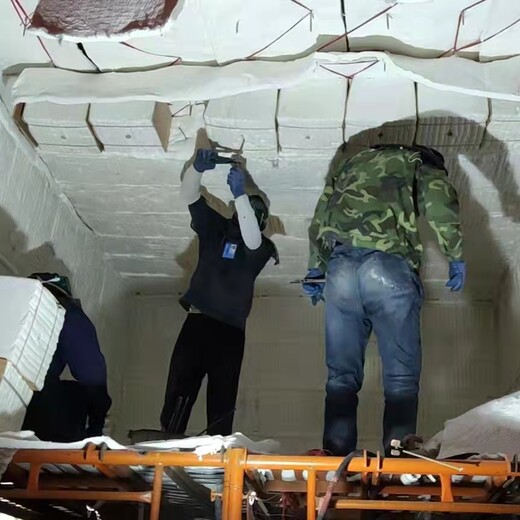

台车炉内衬保温结构：

台车式加热炉保温：

炉顶、炉墙、炉门：采用含锆型陶瓷纤维模块HLGX-589，保温厚度300mm；补偿毯采用含锆陶瓷纤维毯HLGX-512；背衬毯采用高纯陶瓷纤维毯HLGX-312，保温厚度50mm。

炉底：采用耐火砖。

台车式热处理炉保温：

炉顶、炉墙、炉门：采用含锆/高纯型陶瓷纤维模块HLGX-589/389，保温厚度300/250mm；补偿毯采用含锆/高纯陶瓷纤维毯HLGX-512/312；背衬毯采用高纯陶瓷纤维毯HLGX-312，保温厚度30/50mm。保温厚度与材料选择，根据热处理温度来确定。

炉底：采用耐火砖。

技术优势：

炉顶与炉墙结合部位密封处理：炉顶与炉墙连接处是衬里的薄弱区，容易形成漏气或窜火，使炉衬的保温效果降低，同时影响炉衬的使用寿命。为防止该部位出现贯通缝，墙与墙、墙与顶的连结处采用陶瓷纤维模块与陶瓷纤维背衬毯错缝连结方式。同时为防止热面层陶纤模块连结处的高温收缩，在墙顶结合处设置一条补偿缝，采用与模块同等材质纤维毯对折，保持30%以上的压缩比，强行塞入，确保该部位的高温密封效果。
