热风炉火焰监测熄火保护装置

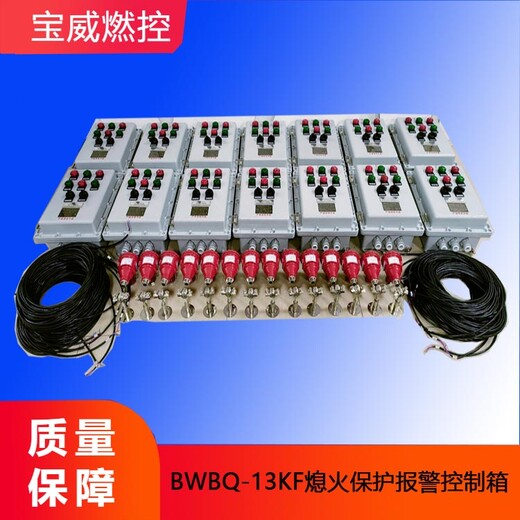

BWBQ-13KF熄火保护报警控制箱是根据石化、冶金、煤化工、陶瓷等行业的需要，设计、开发的一种火焰监测报警系统。该产品配备火焰监测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火报警。

主要技术参数：

      ■  工作电源：220VAC/50Hz

      ■  功    耗：100W

      ■  火焰响应时间：见火响应≤1s

          熄火响应1~3s

          显示：控制柜通电时电源指示灯（红色）亮

          旋开运行旋钮 运行指示灯（绿色）亮

          熄火响应时着火指示灯（黄色）灭，声光报警灯（红色）报警

          见火响应时着火指示灯（黄色）亮,

      ■  输出：

1、燃料电磁阀电源AC220V (常闭型）

              2、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）

3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A

             熄火响应时常闭触点闭合，常开触点断开

             见火响应时常闭触点断开，常开触点闭合

      ■  使用环境温度：监测器及UV探头：－20℃～80℃

      ■  外形尺寸： 400×300×200mm

      ■  安装孔尺寸：探头安装螺纹M20*1.5

      ■  火检探头：进口光敏管BW-FKUV

      ■  监测距离： 大可达8米， 佳距离≤4米

      ■  控制箱防爆等级为：Exdbeb  IIBT4
