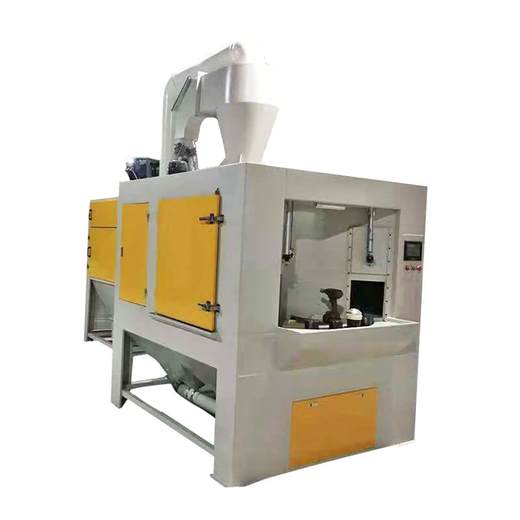

转盘式自动喷砂机

转盘式自动喷砂共设置4个间隔区域，每个间隔区设3个工件装夹位。大转盘每转动90度一停，在喷砂工位共布置12支普压喷砂枪，每个工件布4支，另配置4支吹砂枪。人工将工件夹具套装在小转盘夹具上(工件夹具可根据工件直径变化而斢换)，把工件直接装入工件夹具内。由大转盘转动带动小转盘移动工件至喷砂加工位时，大转盘被限位气缸止动而停止转动，工件由小转盘带动做旋转运动，喷枪分二组往复摆动对工件外表面进行喷砂加工，这样可喷砂的均匀。加工完毕，止动气缸回缩，大转盘转动，工件转到吹砂工位,吹砂枪自动吹砂。吹砂完毕,工件转到取放装夹工位，操作工人将工件取下，并装入新工件。以此循环，重复进行即可。
