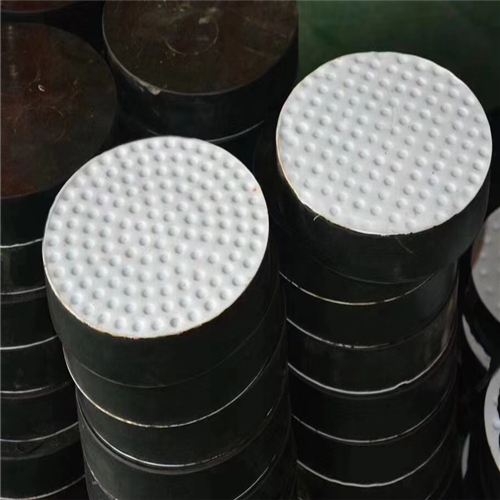

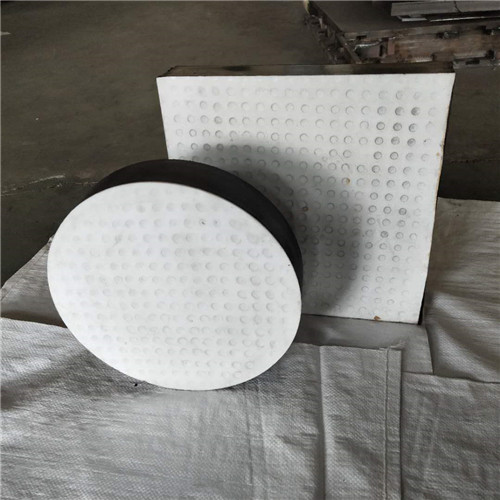

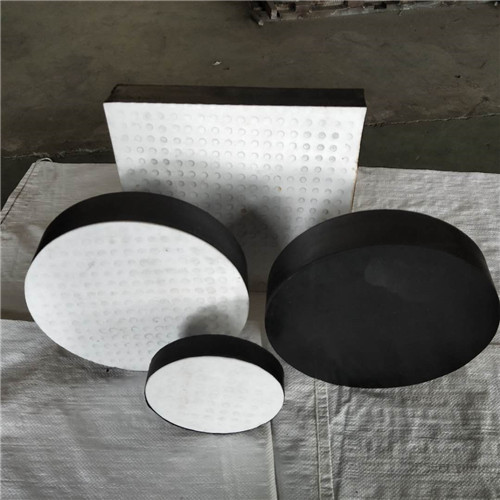

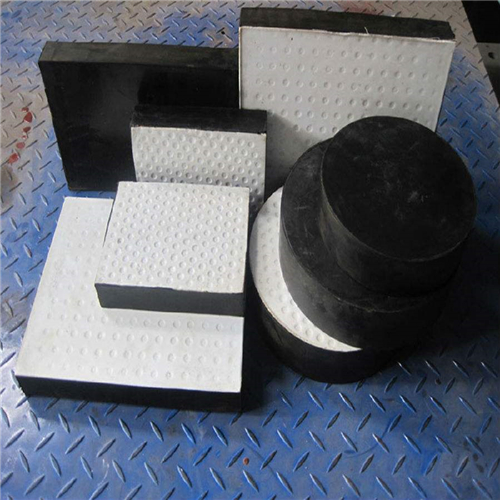

四氟滑板式橡胶支座

四氟滑板式橡胶支座

滑板橡胶支座GYZF4的布置原则

（1）对于有坡桥跨结构，易将固定支座布置在标高低的墩台上

（2）对于连续梁桥及桥面连续的简支梁桥，为使全粱的纵向变形分散在梁的两端，宜将固定支座设置在靠近桥跨中心；但若中间支点的桥墩较高或因地基受力等原因，对承受水平力十分不利时，可根据具体情况将固定支座布置在靠边的其它墩台上

（3）对于特别宽的梁桥，尚应设置沿纵向和横向均能移动的活动支座。对于弯桥则应考虑活动支座沿弧线方向移动的可能性。对于处在地震地区的梁桥，其支座构造还应考虑桥梁防震的设施，通常应确保由多个桥墩分担水平力。

固定支座和活动支座的布置，应以有利于墩台传递纵向水平力为原则。

（1）对于桥跨结构，使梁的下缘在水平力的作用下受压，从而能抵消一部分竖向荷载在梁下缘产生的拉应力。

（2）对于桥墩，应尽可能使水平力的方向指向河岸，以使桥墩顶部在水平力作用下不是受拉。

（3）对于桥台，应尽可能使水平力的方向指向桥墩中心，以使桥台顶部受压，并能平衡一部分台后土压力。

橡胶支座GYZF4的布置原则：

橡胶支座GYZF4型式有固定支座、单向和多向活动支座3类。支座的布置形式与桥梁结构型式有关，支座布置不当会使支座过早损坏，因此支座布置应考虑以下基本原则：

1.上部结构为空间结构时，支座除了能可靠地传递垂直和水平反力，支座能同时适应桥梁顺桥向和横桥

向的变形；支座应使由于梁体变形所产生的纵向和横向位移及转角应尽可能的不受约束。

2.当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；对于较长的连续梁桥，固定支座应设在桥长中间部位，以减少两端支座的位移量。

3.对简支梁桥一端设固定支座，另一端设活动支座。公路T形梁桥，如果桥面宽，要考虑支座横桥方向可能出现的位移。
