火灾报警显示器（液晶）

　　火灾信息报警显示器（液晶）

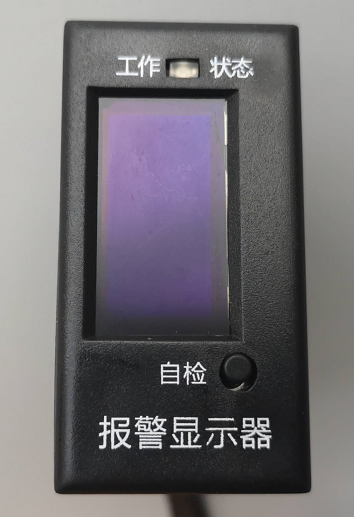

　　1.主机正面图

　　其中：

　　①-------- LED电源/报警指示灯

　　②--------显示屏

　　③--------复位按键

　　建议开孔尺寸：23mm*44mm（翘板开关座）

　　产品工作原理

　　1.开机自检及正常工作状态定义

　　1.1.开机自检状态

　　当主机接入电源后，将会进行自检，自检时，主机状态如下

　　l蜂鸣器短暂鸣叫，之后关闭。

　　lLED指示灯依次显示红色，绿色。

　　1.2正常工作状态

　　当主机自检完成后，进入正常工作状态，状态如下：

　　lLED双色指示灯为绿色常亮，指示电源正常。

　　l蜂鸣器不发声。

　　l屏幕显示“**温度”及温度值。

　　2.报警状态定义

　　2.1一氧化碳超浓度报警

　　当探测器检测到一氧化碳泄漏超出设定浓度值时，会引发一氧化碳泄漏报警，此时报警状态如下：

　　lLED双色指示灯为红色常亮。  蜂鸣器鸣叫。

　　l屏幕显示报警探测器名称以及“泄漏”两个字。

　　2.2探测器超温度报警

　　当探测器检测到温度超出设定温度值时，会引发探测器超温报警，此时报警状态如下：

　　lLED双色指示灯为红色常亮。  蜂鸣器不发声。

　　l屏幕显示报警探测器名称以及“超温”两个字。

　　2.3探测器故障报警

　　当探测器发生故障损坏时，会引发探测器故障报警，此时的报警状态如下：

　　lLED双色指示灯为红色常亮。  蜂鸣器不发声。

　　l屏幕显示故障探测器名称，以及“故障” 两个字。

　　当以上报警状态多个同时发生时，屏幕依次显示报警信息。

　　2.4复位键说明

　　当产品报警时，请根据报警提示查明原因，排除故障后，手按复位键即可解除报警状态，

　　产品重新进入正常工作。
