深孔钻枪钻高速旋转接头1109-014-196辰田机械

1109 型接头采用轴承结构，具有杜布林“脱开”式设计。它的弹性膜片，能够使其在没有冷却压力时使密封面“脱开”，压力恢复后再恢复闭合状态。

性能特点

- 单通道,冷却液或MQL

- 脱开M技术可实现没有介质压力下不受限制地干运转

- 全-流通设计,不产生碎屑及毛刺堵塞

- 轴承支撑及螺纹转子,安装简便

- 双ABEC7(IS0P4级)角接触滚珠轴承

- 采用迷宫式密封及大泄漏口保护滚珠轴承

- 平衡式机械密封,采用碳化硅材料,即使恶劣工作条件仍能延长使用寿命

- 防腐蚀阳极氧化铝壳体

deublin 1109系列“脱开式”孔安装旋转接头冷却液干运转应用：

轴向连接：1109-710-717 1109-927-930 1109-929-930

径向连接：1109-665-651 1109-926-930 1109-928-930

1109-014-196

1109-024-212

1109-011-165

1109-021-188

1109-013-196

1109-023-212

1109-010-165

1109-020-188

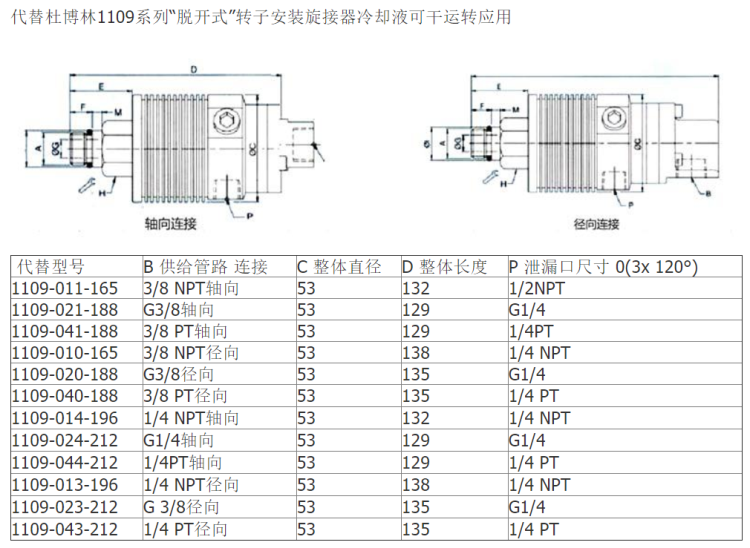

订货型号

1109-011-165 3/8"NPT轴向53|132|14NPT5/

0218638°轴向53|129|G1/

1109-041-183 8P轴向5312914p

1109-010-165 3/8"NPT径向 53|138|1/4"NPT|5/8

1109-020-188 G38"径向53 135|G14"

109-040-188 |3/8PT径向 135|1/4"PT|M

1109-014-196 1/4"NPT轴向53|132|14NPT|5/8

1109-024-212 G1/4"轴向 3|129|G14"

1109-044-212 1/4"PT轴向53|129|14PT|M

1109-013-196 1/4"NPT径向53|138|14“NPT|5

1109-023-212 |G14"径向 135|G1/4"|M

1109-043-212 1/4"P径向53|135|14"PTM
