产品单价 |
2100.00元/台 |
起订量 |
1台 |
供货总量 |
100 台 |
发货期限 |
自买家付款之日起3天内发货 |
品牌 |
双金 |
产品规格 |
DN400-1000 |
适用介质 |
清水、污水、海水 |
适用温度 |
常温 |
公称压力 |
1.0-2.5mpa |
产品型号 |
PZ-I |

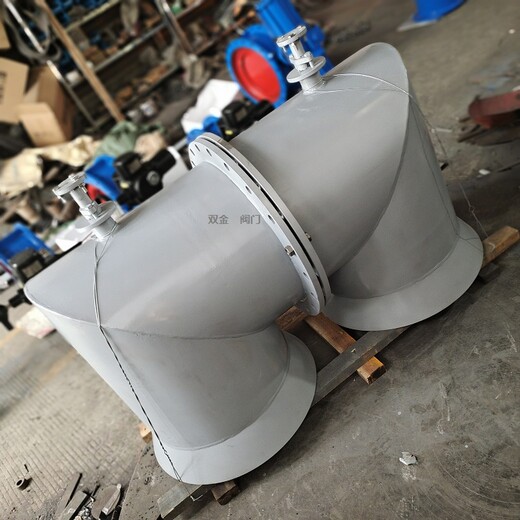

PZ-I手动配水闸阀是在PZ型的基础上进行的改进设计，PZ-I手动配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。 一、 型号说明：（例如）
PZ-I/PZ
二、 PZ-I配水闸阀技术参数：
型 号 | PZ-I-400 | PZ-I-500 | PZ-I-600 | PZ-I-800 | PZ-I-1000 | |
公称直径（毫米） | 400 | 500 | 600 | 800 | 1000 | |
介 质 | 水 | |||||
介质温度 | 常 温 | |||||
操作行程（毫米） | 216 | 216 | 290 | 290 | 314 | |
压力（公斤力/厘米2） | 工作压力 | 1 | ||||
试验压力 | 2.5 | |||||
操纵方式 | 手 动 操 作 | |||||
制造工艺 | 铸造/焊接 | |||||
重量（公斤） | 带法兰短管 | 370 | 450 | 637 | 851 | 1431 |
不带法兰短管 | 289 | 345 | 494 | 656 | 1122 | |
备注 | PZ-I-800、PZ-I-1000、PZ-I-1200为直角钢板焊接铸造组合形式 | |||||
PZ-I配水闸阀φ1200型技术参数:
四、 采用说明 1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：（单位：毫米）
H | 5000 | 4500 | 4000 | 3500 | |||||||
h | PZ-I | 400 | 3765 | 3265 | 2765 | 2265 | |||||
500 | |||||||||||
PZ-I | 600 | 3497 | 2997 | 2497 | 1997 | ||||||
800 | |||||||||||
PZ-I | 1000 | 3100 | 2600 | 2100 | 1600 | ||||||
PZ-1 | 1200 | 3040 | 2540 | 2040 | 1540 | ||||||
各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按H=5000mm供货，连接杆的一端的法兰根据实际需要的h值在现场焊接。
2、本配水阀所带的法兰短管，如使用单位不需要，订货时应说明，否则一同供货。
3、由浙江省温州市永嘉县瓯北镇双金自控阀门厂成套生产供应。 如因产品改进请以实物为准。
产品关键词：PZ-I配水闸阀，配水闸阀，配水闸阀型号，
