友胜化工曲边斜叶桨式搅拌器

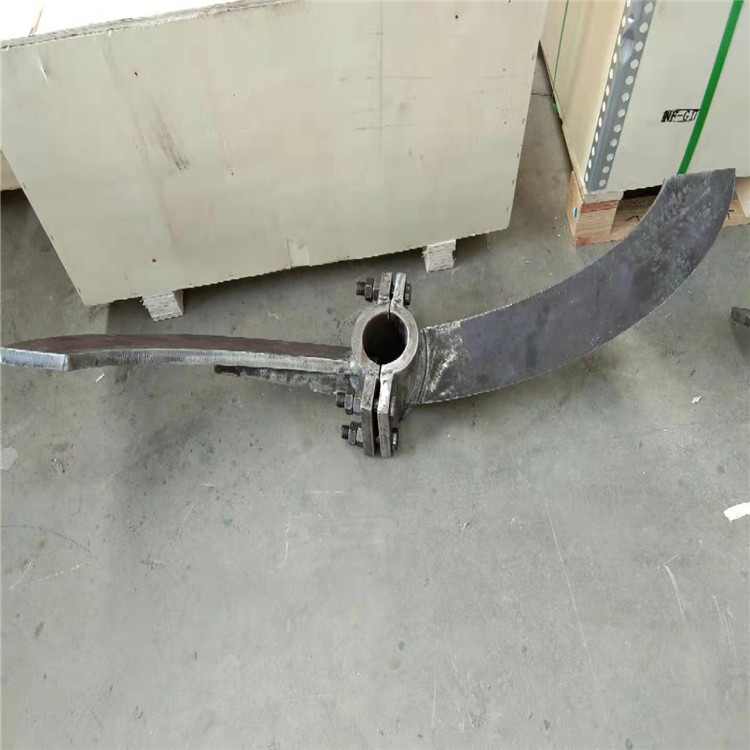

     曲边斜叶桨式搅拌器：本类搅拌器是斜叶桨式的变型，桨底旋转面接近容器的椭圆面，桨叶平面与旋转轴垂直面又成一倾角45°，兼起刮板作用。操作多为低速范围，在层流区操作，常用介质粘度μ<2000cP，n=1-100rpm，v=1.0-5.0m/s.

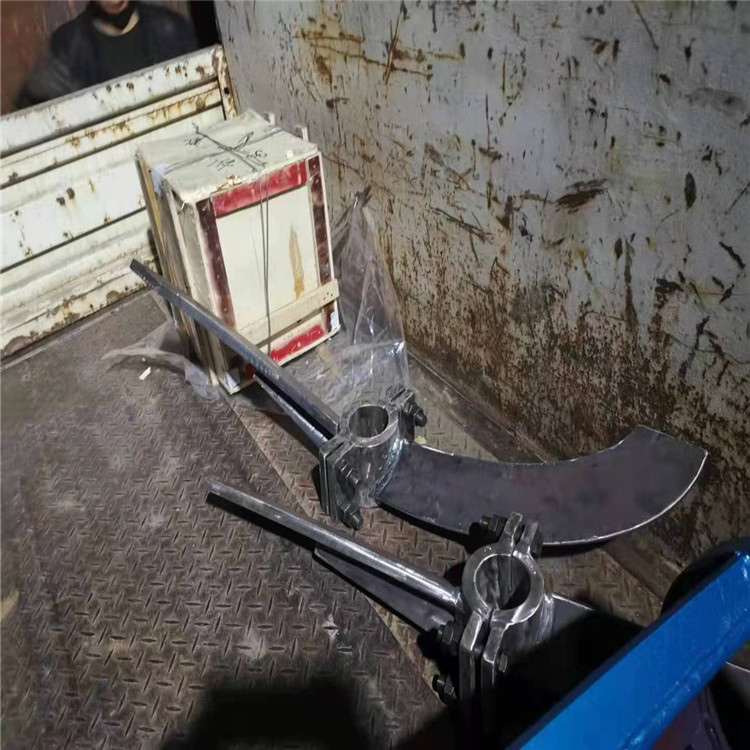

    桨式搅拌器的结构和制造：浆式是结构简单也是常用的一种搅拌器型式。叶轮一般用扁钢制作，铸造叶轮现在已很少用。小型叶轮为简单化，常将叶轮焊在轮毂上，形成一个整体，然后用键、止动螺钉将轮毂连接在搅拌轴上。在桨式搅拌器中应用较多的是可拆式叶轮，即叶轮一端制出半个轴环套，两片桨叶对开地用螺栓将轴环夹紧在搅拌轴上、当桨径小于600mm时，可用一对螺栓固定、桨径由700~1100mm时，可用两对螺栓固定。当桨径上大于1100mm时，为了传递扣矩可靠，在用螺桂夹紧的同时还要用一穿轴螺栓使叶轮与桨轴固定。为了提高搅拌器叶轮的强度与刚度，可根据强度计算决定在叶轮上单侧加筋或两侧加筋。从强度方面以及为了减轻桨叶重量、节约材料．合理的筋片形状应该是短筋、变截面的型式，这种结构如图2-46。

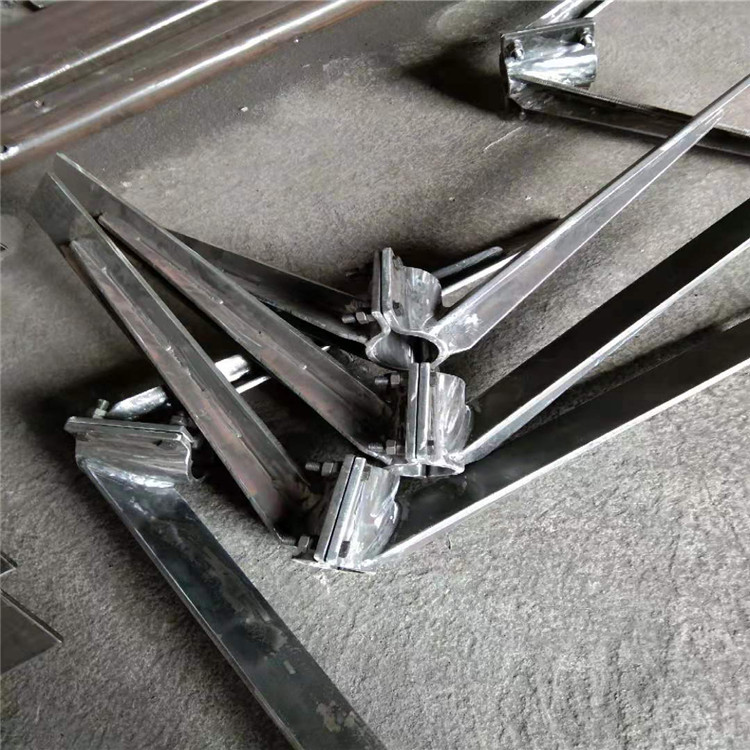

　 桨式搅拌器中的折叶桨亦多用扁钢制作．也有的采用角钢制作桨叶。角钢的抗弯强度比同样截面积的扁钢要好，将角钢以一定角度安放，也可同样起到折叶桨的效果。折叶桨与桨轴的连接方式与平桨的相同。桨式的通用尺寸为桨宽与桨径之比b／dj= 0.10—0.25．加强筋板的长度可以是桨叶的全长，也可取桨长的一半。桨叶的厚度通常由强度计算决定。
