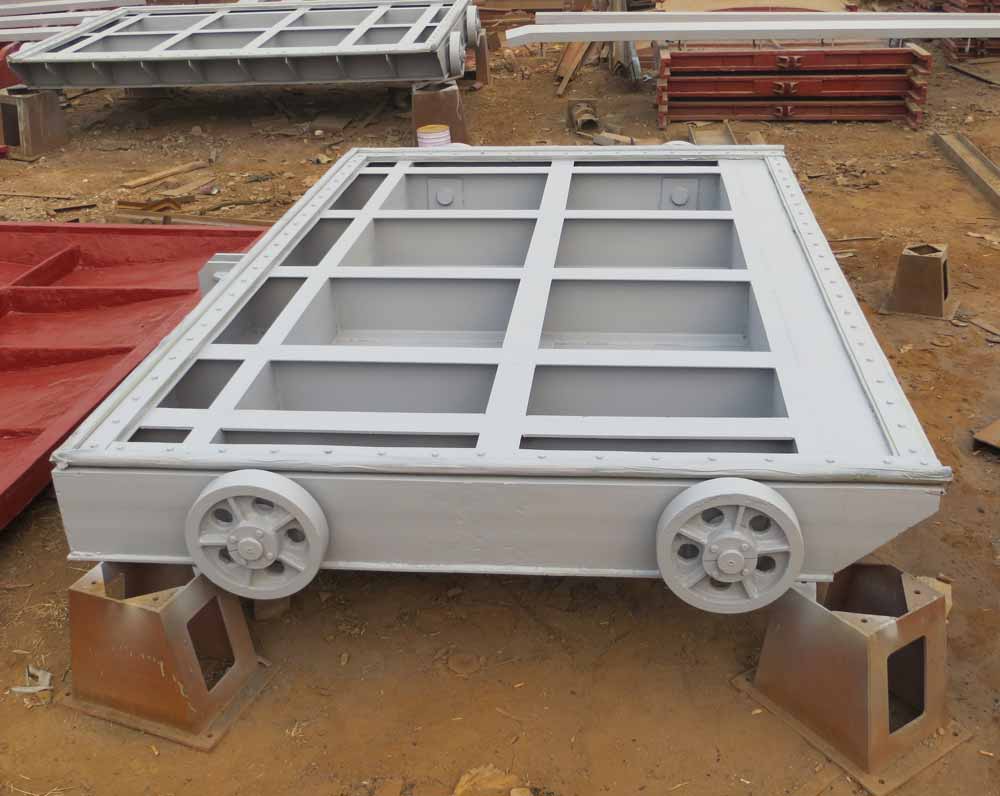

平面钢制闸门-1

平面钢闸门挡水面板形状为平面的一类钢闸门，直升式平面闸门。
平面钢闸门的组成和结构布置:平面钢闸门是由活动的门叶结构、埋固构件和启闭机机械三部分组成。门叶结构是用来封闭和开启孔口的活动挡水结构。由门叶承重结构、行走支撑以及止水和吊具等组成。埋固构件包括（1）主滑道的轨道；（2）侧轮和反轮的轨道；（3）门楣，底坎；（4）门槽护角、护面和底滥。支承边梁是为于闸门两边支承在滑块或滚轮等行走支撑上的竖向梁。主要承受由主梁等水平梁传来的水压力产生的弯矩，以及纵向联结系和吊耳传来的门重和启闭力等竖向力产生的拉力或压力。
