输电线路导线温度在线监测装置12个测温点户外防水无线传输

一、产品概述

      输电线路线夹及导线温度在线监测装置是一套基于导线温度的输电线路动态增容理论模型，对线夹及导线温度实时监测而设计的导线温度在线监测装置。前端监测装置将监测到的导线温度数据通过4G/GPRS/W| FW/OPGV网络实时传送致监控中心。本装置广泛应用于输电线路动态增容实时监测、线路温度、线路覆冰直流融冰导线温度监测、关键汇流板温度监测等

二、产品功能

      ◆测温装置的外壳和导线采用等电位设计方式，测温装置不受线路干扰;

      ◆测温装置具备耐受大电流冲击能力;

      ◆能传感、采集导线表面温度以及导线金具温度;

      ◆多支持24路温度数据接入;

      ◆具备探测环境温度，湿度，气压，风速，风向功能(可选);

      ◆具备采集杄塔附近图像信息功能(可选)

      ◆具备自动采集功能，按设定时间间隔自动采集导线、金具温度;

      ◆具备受控采集功能，能响应远程指令，按设定采集方式、自动采集时间、采集时间间隔启动采集;

      ◆对线上温度采集单元，具备电源电压、工作温度等采集功能;

      ◆具备数据合理性检查分析功能，自动识别并剔除干扰数据;

      ◆具备对原始采集量的一次计算功能，得出能直观反映温度的状态量数据;

      ◆能循环存储至少30天的温度状态量数据;

      ◆具备身份认证、远程更新程序的功能;

      ◆能按远程指令进入远程调试模式，并输出相关调试信息;

      ◆加入安全芯片，可对数据进行加密，并接入各省公司内网平台。

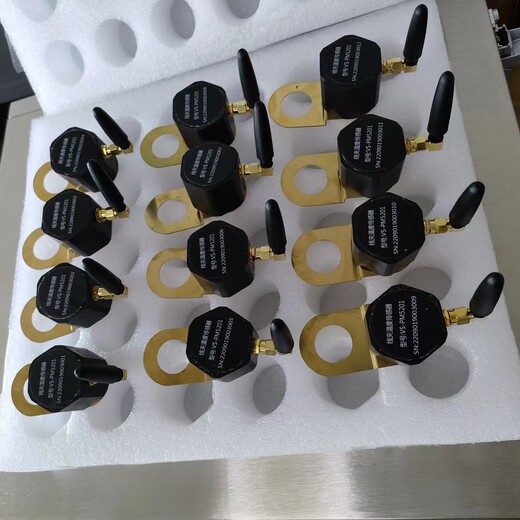

三、传感器参数

A.通信频率：2.4GHz～2.5GHz

B. 温度测量范围：－40℃～＋120℃；

C. 温度测量精度：±2℃；

D. 工作环境温度：－40℃～＋100℃；

E. 长测量周期： 60秒（4~60秒随温度变化率智能跟随）

F. 静态休眠电流：＜2.5μA（3.6V,25℃）；工作电流峰值：＜10mA（3.6V,25℃）；

G. 信息安全：国密SM1/SM7芯片硬加密

H. 外形尺寸：≤Φ34X25H mm

I. 防护等级：IP67；

J. 外壳材料：316不锈钢(304)

K. 安装方式：胶粘螺栓不锈钢压板固定。
