国外板壳式换热器与管壳式换热器的对比

　　【国外板壳式换热器和列管式换热器结构对比】

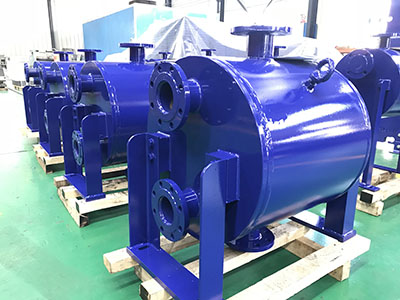

　　板壳式换热器　　（1）结构组成：换热器由圆形壳体和圆形板片组装而成。板片用等离子焊接到一起，整体装进到圆形的壳体中，圆形壳体的一端是焊接的端盖，另一端是用法兰连接的盖板。板程接管依据设计要求连接在盖板或端板上，壳程接管根据设计构思要求连接在壳体上下两侧。
　　（2）组装和制造简易，内件少。
　　管式换热器　　（1）分类：有固定管板式、U型列管式、浮头式等不一样构造，相对比而言，固定管板式构造相对性简易些。
　　（2）结构组成：固定管板式换热器由两边椭圆型封头和圆柱型壳体，和内部与管板连接的换热管，焊接拼装而成。依据设计要求，壳程接管焊接在罩体上下两侧，管程接管焊接在两边不锈钢封头的一侧或两侧，壳体内部有诸多节流板、旁流挡板等内件。
　　（3）拼装和制做较不便，内件多。

　　【国外板壳式换热器和列管式换热器性能对比】

　　板壳式换热器

　　（1）传热系数：热冷流体在板片的两边倒流运行，且波纹纹构造的板片在较小流速为0.2~0.8m/s下可以产生渗流，不容易积垢，因此污渍指数小；板片薄厚0.8~1.2mm，因而具备高的传热系数，液液传热系数一般为3000~5000w/m2.k，同工况下，传热总面积约为管壳式换热器的1/4~1/3。
　　（2）占地面积：高换热系数和小换热面积，导致占地是管壳式换热器1/3~1/4。
　　（3）防旁流构造：板壳式换热器内部芯体选用侧方位护板，避免了旁流，扩大了热冷流体的换热效率。
　　管式换热器　　（1）导热系数：热冷流体在换热器内是错流运作，管程流体力学0.8~1.2m/s时一般为层流，易积垢，污垢系数大；管子壁 厚2.0~2.5mm，比板片厚许多 ，因而与板壳式换热器相较为导热系数低，液液换热系数一般为50~1500w/m2.k。
　　（2）占地：同工作状况下，传热总面积约为板壳式换热器的3~4倍，会造成机器设备占地是板壳式换热器的3~4倍。
　　（3）防旁流构造：管壳式换热器虽在罩壳里内侧边缘增加避免旁流的隔板，但流体还会顺着传热管束边缘进行旁流，减少了热冷流体的换热效率。
　　综上所述能够看得出，换热器原理很类似，简易来说能进行热交换的设备就是换热器，只是在不同的工况下采用的设备各有不同。不管您是哪种工况，您都可以网页搜索瑞普特换热设备有限公司，进网站联系我们，我们的技术团队能够为我们进行详细的选型计算，进而选择适合我们的国外板壳式换热器。
