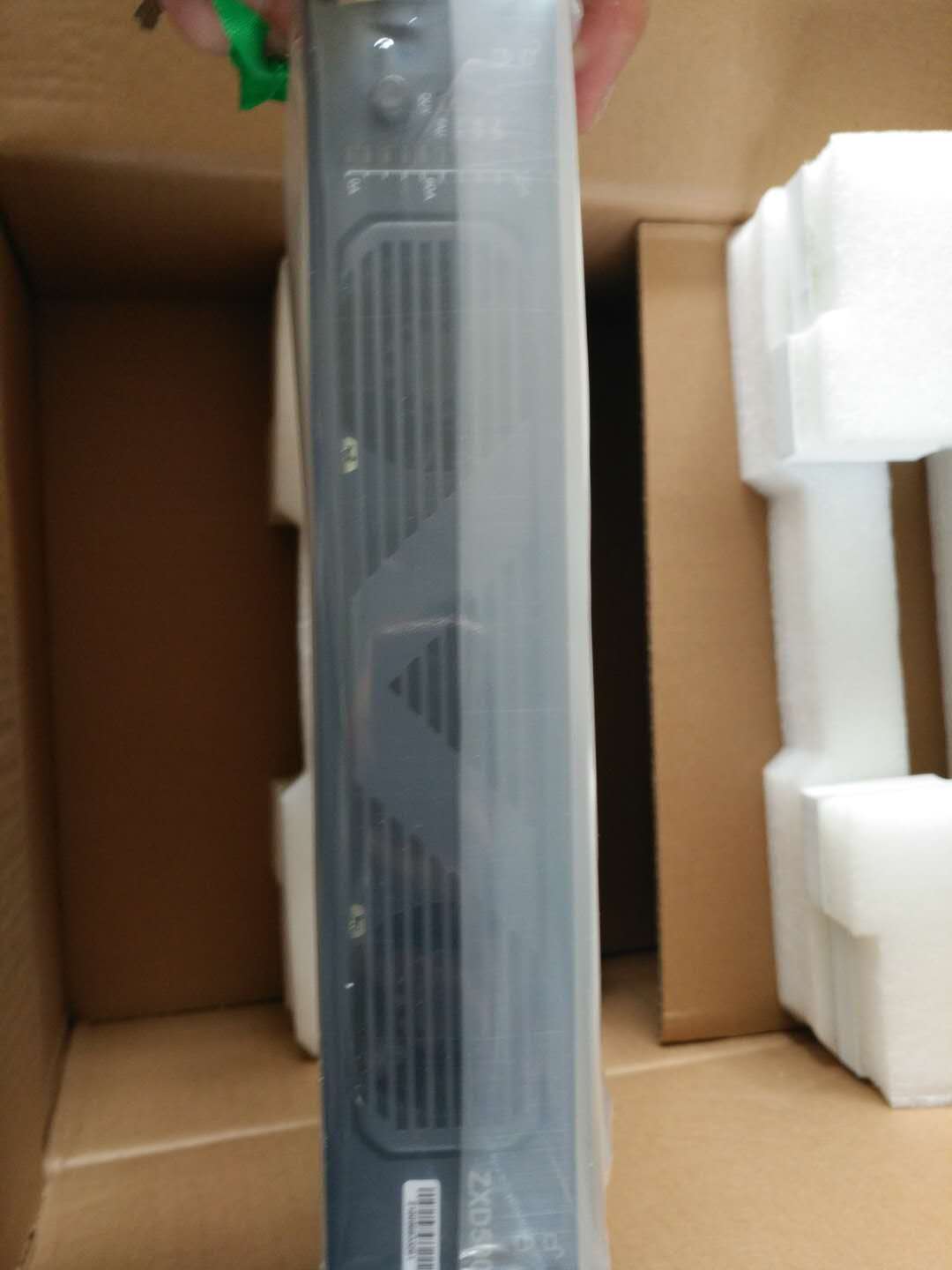

中兴ZXD5000电源模块资料

中兴ZXD5000电源模块资料

整流器内置微处理器，良好的人机界面，可实现本机监控，显示模块信息；　　■采用全负载范围内的PS-ZVZCS-PWM软开关技术，当负载电流变化范围为20%－110%，模块效率都在90%以上，半载以上时效率大于92%；节省运行成本，整机可靠性提高；　
■风扇多级转速控制技术，风扇的MTBF提高到150,000小时；　
■采用三相四线制输入，无中线电流。完全避免了不平衡所引起的中线电流过大损坏设备的情况；　　
■无级限流调节，限流点可以在10%－110%的额定电流输出范围内平滑设定、无级调节，提高蓄电池充电电流精度，电池充电平稳可靠，有效延长蓄电池寿命。　　
■采用HOT－PLUG技术，即插即用，安装维护方便；　　■直流输出电压：40－60V　　
■额定输出电流：100A　　
■交流输入范围：三相285－475V　　
■效率：≥92%（半载以上）　　
■功率因数：≥0.93（额定输入/输出）　　
■均流不平衡度：≤±3％

ZXDU88 S402（V6.0）是中兴通讯新一代数字化、多机架、大容量局用通信电源系统，具有功率密度高、性能指标、可扩展性强等优点。ZXDU88 S402基本配置由1个直流配电柜、1个整流柜和1个交流配电柜组成，单柜输出容量为2000A。系统支持3个整流柜并联运行，使得**输出可达到6000A。同时也可支持与ZXD5000 V5.0整流柜并柜运行，满足高普效整流器柜间混插运行，实现系统平滑扩容。

产品亮点
●、节能设计，绿色理念从内到外的全面展现
系统采用整流器，整流器峰值效率大于96.2%，整流器休眠功耗低至4W以下。
●整流模块体积小、功率密度高，提高机柜空间利用率
 ZXD5000V6.0整流模块功率密度较上一版本提升三倍达到25.52 W/in3，厚度仅为1U，可充分利用机柜内空间，单机柜容量可达2000A。
●全数字化设计，性能更加稳定
 整流器采用DSP+MCU双数字电路控制方式，系统采用CAN+RS485双总线控制，系统供电可靠性更高，传输速率更快。
●“Easy touch”功能，信息流中的迅捷对话之桥
 对于数量很多的整流器和一个监控单元，通过“easy touch”功能可以方便地实现操作者、监控、整流器间的快速对话及告警查询。
●兼容性强，与上一版机柜可并柜兼容
可与上一代电源ZXDU88 S402（V5.0）机柜并柜，充分利用原有的机柜，方便机房旧设备改造升级。
●强大的容量扩展能力，满足核心机房近远期容量增加的需求
