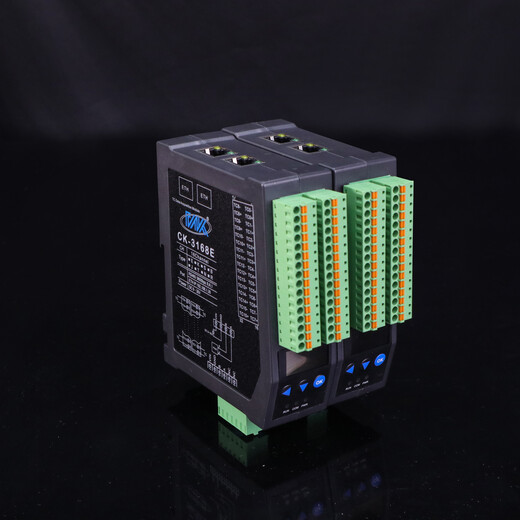

K型热电偶采集模块CK-3168E

概述

CK模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有以太网网口级联接口，可串连多台模块，不通过交换机等，同时配置有RS485接口，可单与PC或PLC通信，也可以与多个485模块组网使用。

CK-3168E热电偶温度采集器，可采集多16路K型热电偶；转换精度高达0.5℃。另外模块可支持电压型信号输入。

CK-3168E采用的磁隔离技术，有效保障数据采集的速度、可靠及安全。

参数

◆嵌入式实时操作系统

◆热电偶类型：k/ T/ J/N/S/R/B型（出厂配好）

◆输入通道数：4/8/16路

◆温度范围：-100～1370℃(K型）

◆温度转换精度：±0.5℃

◆转换速率：25次/秒(3168E 50次/秒)（全通道）

◆AD转换分辨率：16位

◆通讯：以太网双网口级联、RS485接口

◆断路检测:支持

◆宽供电范围：DC +10～+30V

◆地址/波特率可由用户配置

◆支持MODBUS-RTU,MODBUS-TCP

◆ESD保护:±15KV

◆隔离耐压：DC 2500V

◆工作温度范围：-40℃～80℃

◆工业级塑料外壳，标准DIN35导轨安装

产品应用

远 程 监 控 与 数 据 采 集

智 能 楼 宇 控 制/智 能 家 居 系 统

安 防 产 品 与 安 防 工 程

工 业 现 场 控 制

仓 储 与 监 控

医 疗 、 工 控 产 品 开 发

包 装 和 物 料 转 移

电 子 产 品 制 造

数据采集

CK-3168E采用16位AD芯片采集热电偶输出的电压信号，再通过适当的算法将电压信号转换为对应的温度信号，整体转换精度高达±0.5℃，分辨率高达0.1℃。能满足大多数的工业现场数采集要求。

输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用磁隔离技术实现电气隔离，与一般的光电隔离相比数据通信更快更可靠。

浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
