EOCR-FDE施耐德电动机保护器设置方法

EOCR-FDE电机保护器采用LED进行电流值和参数显示，正常运行时左侧的L1 L2 L3指示灯亮起时显示对应相位的运行电流值。当需要进行内部菜单进行设定时需进行设备停运以防参数无法进行存储。

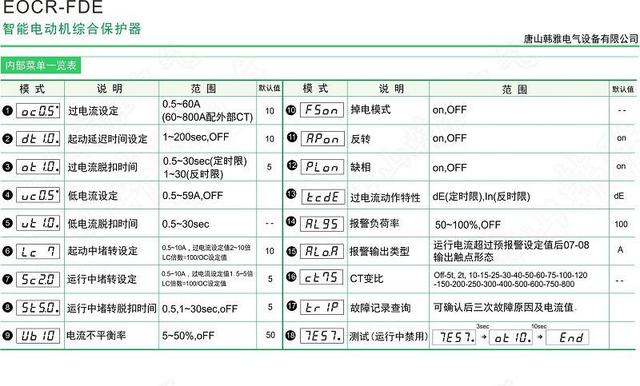

EOCR-FDE常用菜单

OC：过电流整定值，一般设定为额定电流值*（1.1-1.2倍），当设定值小于60A时直接进行电流值的输入；当负载电流值大于60A且使用了外部电流互感器需经此值设定到以内并进行保存，再对互感器变比菜单CT进行相应的设定。

Ot：过电流动作时间，当设备运行电流值超过OC设定值且持续时间超过此时间后进行脱扣信号输出。常规一般建议为5-10秒。

dt：启动延时时间，当感性负载在起动过程中会产生5-8倍的大电流，为防止EOCR继电器误动作，此时间内发生大电流不进行脱扣输出而设计的。一般5-10秒，当负载为风机类负载时需进行相应的增大，范围为0-200秒

CT：互感器变比设定，当设备电流较大时使用外部电流互感器，比如使用三相100/5互感器，此菜单需设定为100即可，运行电流值会显示出实际有效值无需进行换算处理，无法进行设定时查询OC设定菜单并进行相应设定。
