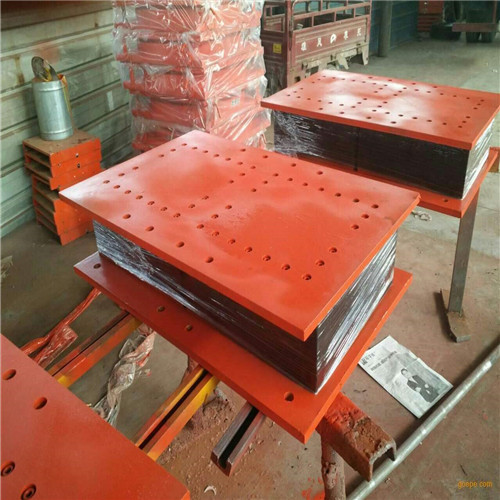

LRB隔震铅芯支座多向活动盆式支座

LRB隔震铅芯支座 多向活动盆式支座

（1）采用LRB隔震铅芯支座时，支座垫石的混凝土标号不宜低于C40，垫石顶面四角高差不得大于2mm，考虑到安装养护和更换支座的方便，垫石高度不宜低于100mm。

（2）支座顶面一般不设坡度，其坡度调整可参见以下方法：

现浇梁的坡度：由梁底设置的预埋钢板或楔形混凝土块调整；

预制梁的坡度：可在预制梁时通过支座上部的预埋钢板调整，也可在梁底预埋钢板后在支座顶面加设楔形调坡钢板；

（3）LRB隔震铅芯支座采用锚杆、套筒和锚固螺栓与主梁及墩台连接。为确保支座准确就位安装，减少对墩台顶面受力钢筋的干扰，建议在墩台顶面的支承垫石部位设置预留锚栓孔，预留孔的尺寸详见支座安装图（表），预留孔中心及对角线位置偏差不得超过10mm。

（4）放置LRB隔震铅芯支座的桥墩或桥台顶面垫石混凝土中需增设至少4层网状钢筋，布筋范围须大于支座下连接钢板平面尺寸。网状钢筋推荐采用 12mm钢筋，网格为100mm×100mm，间距为60~80mm。

预留孔处的网状钢筋断开，在孔边增设相同直径的补强钢筋。
