丹佛斯EKC312/084B7250电子膨胀阀控制器的操作手册

丹佛斯蒸发器控制器EKC312

应用:

EKC312控制器用于制冷系统过热度的控制：工厂（冷水机组），冷库（冷风机），空调装置。

优点：

优化向蒸发器的供液量，即使在负荷和吸气压力变化剧烈的情况下也可以实现，节约能源，制冷剂供液量的自适应调整确保了蒸发器充分利用并获得较高在吸气压力，实际过热度总是被优化到该工况下小允许过热度。

功能：

过热度控制，MOP功能，开/关信号输入实现启/停控制器，PID调节

系统：

蒸发器的过热度可以通过一个压力传感器和一个温度探头获得。系统采用带步进电机的电子膨胀阀ETS.当控制器意外掉电后，往往出于安全考虑，向蒸发器的工业切断，然而此时，由于ETS是由步进电机驱动的，它将保持开启状态，配备一个USP电源在意外掉电的情况下，给控制器供电使ETS膨胀阀关闭或者在ETS前加一个电磁阀都可以解决这个问题。

功能：过热度调节、MOP、报警延时、PC机操作。

电源：24Va.c.+/-15% 50/60Hz，10VA（电源从输入和输出信号分离）；功率：控制器：5VA；ETS步进电机：1.3VA；输入信号：压力传感器：丹佛斯蒸发器控制器AKS33:4-20mA；传感器信号输入：2个Pt1000ohm；报警延时：1个SPST(AC-1:4A(ohmic)，AC-15=3A（inductive）)；步进电机输出：脉冲100mA；数据通讯：可以连接数据通讯模块；环境温度：-10-+55℃，工作期间；-40-+70℃，运输期间；20-80%Rh，无冷凝；无振动影响；防护等级：IP20；重量：300G;安装：导轨安装；显示：发光二极管，3位数。

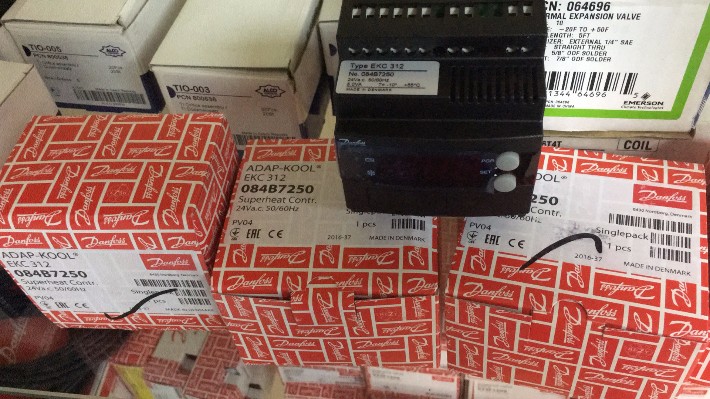

EKC312   084B7250
