滤筒除尘器工作原理及处理方案

滤筒产品介绍

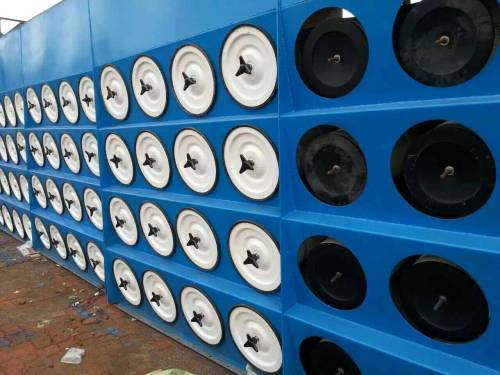

滤筒除尘器工作原理：滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋式除尘器的结构。滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置在花板上，从清灰效果看，垂直布置较为合理。

花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布袋扩散和筛滤等组合效应，使粉尘沉积在滤袋表面上，净化后的气体进入净气室由排气管经风机排出。滤筒式除尘器的阻力随滤袋表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。

此时PLC程序控制电磁脉冲阀的启闭，一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。
