zw20-12f柱上高压开关智能分界断路器

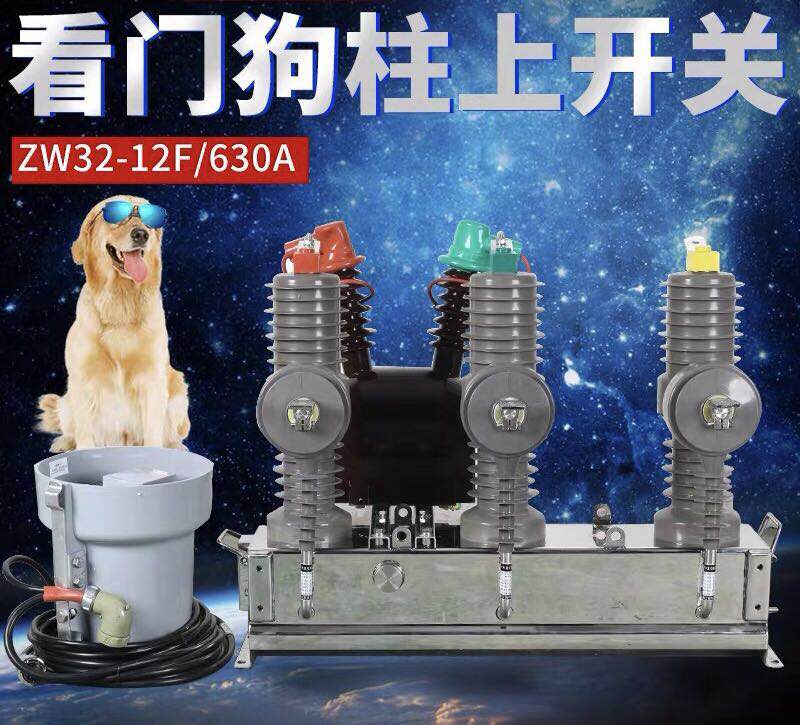

ZW32-12F业界人士也称之为柱上看门狗 分界开关，一种用于开断，闭合电路的户外高压开关。该产品具有体积小，安装便捷，且对于电路具有双重意义“控制与保护”。实现“安全有电，工作”的特性。是柱上高压开关的佳品！

一、概述

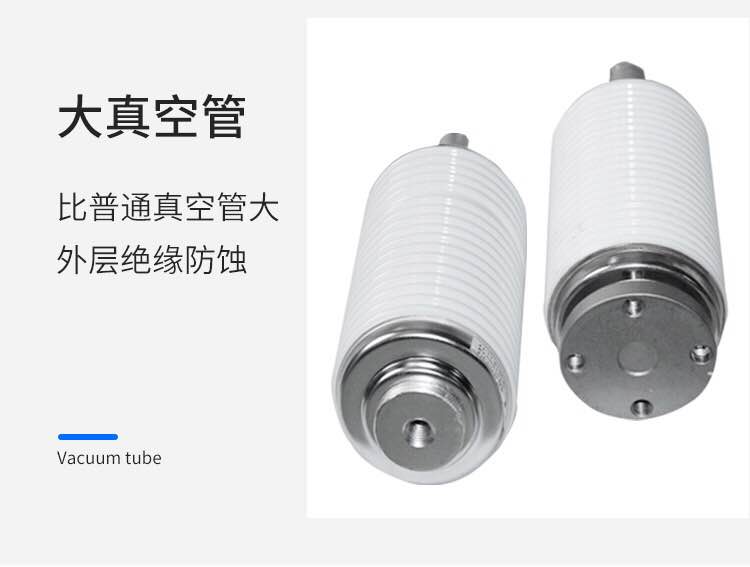

1、断路器装有真空灭弧室、开断性能稳定可靠具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。本断路器是三相工箱式。

2、断路器箱内充以SF6气体，采用承受的箱式密封结构，密封性能好，有防潮，防凝露性能；适用于高温潮湿的地区使用。使之不受外界影响，是一种免维护产品，

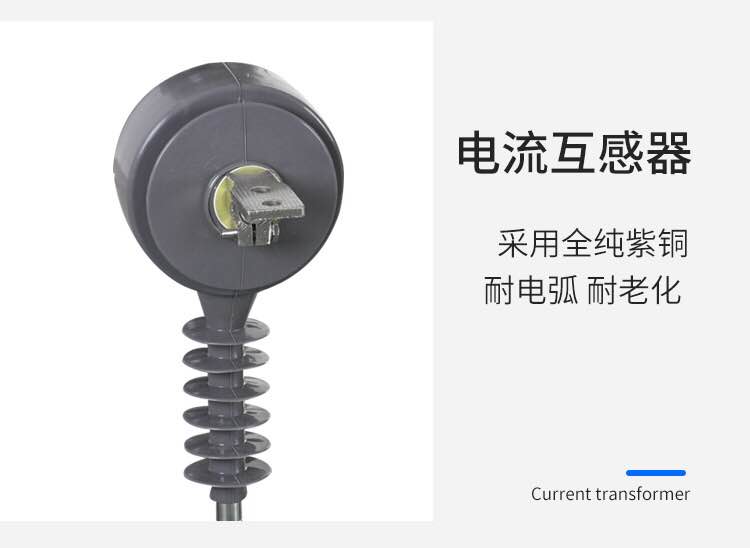

3、断路器内装有三相ct，输出三相电流供智能控制器进行信息分析。

4、断路器的合、分闸可手动或电动操作亦可摇控。

5、操作机构是部装式的，互换性能强，且不影响原有机械特性和主体箱的密封性能，各部件可以完成组装、调试、检验等工序。

6、操作机构新颖、简单、动作可靠，体积小，寿命可达10000次。

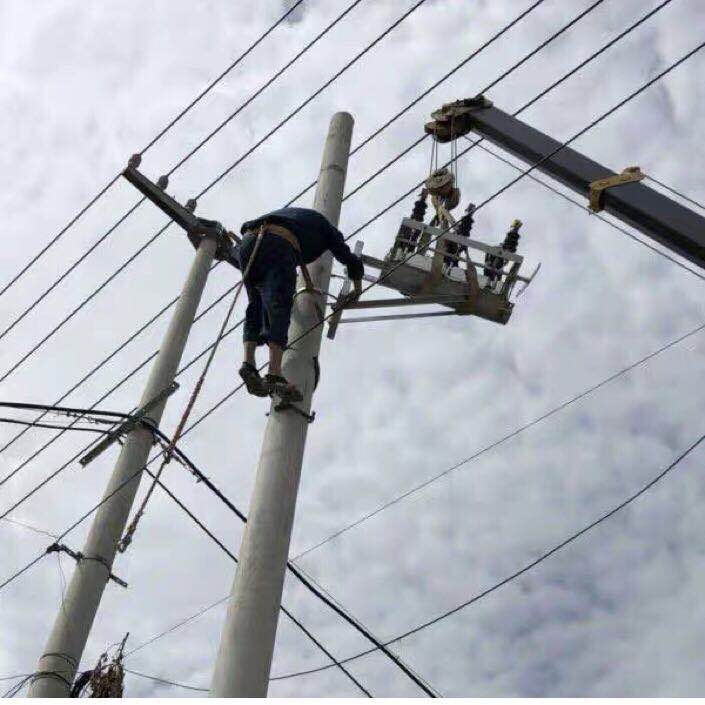

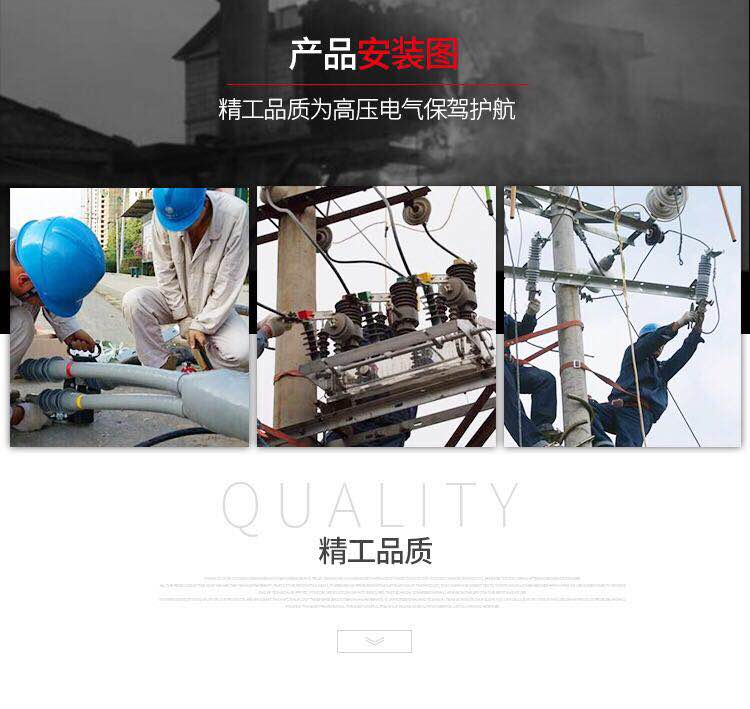

7、断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。

二、正常使用条件

l、环境温度：-45℃-+40℃：

2、海拔高度：不超过1000m；

3、风速不大于35m/s：

4、相对温度：日平均不大于95％，月平均不大于90％：

5、地震裂度不超过8度：

6、无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

三、主要技术参数序号项目单位技术要求

l额定电压kv 12

2额定频率hz 50

3额定电流a 630

4额定短路开断电流ka 20

5额定关合电流峰值ka 50

6额定动稳定电流蜂值ka 50

7 4s热稳定电流ka 20

8额定操作顺序分—0.3s一合分一180s-合分

9额定储能电机电压v ac220

lo高/储能电机电压v ac242/187

11额定合闸操作电压v ac220

l2高/合闸操作电压v ac264/143

13额定分闸操作电压v ac220

l4高/分闸操作电压v ac264/143

15合闸不同期ms≤2

l6分闸不同期ms≤2

17 sf6气体额定压力(表压) mpa 0.01

l8额定短路电流开断次数次30

19机械寿命次10000

20电寿命次10000
