汽车充电枪轮胎碾压试验机GB/T20234.1-2023

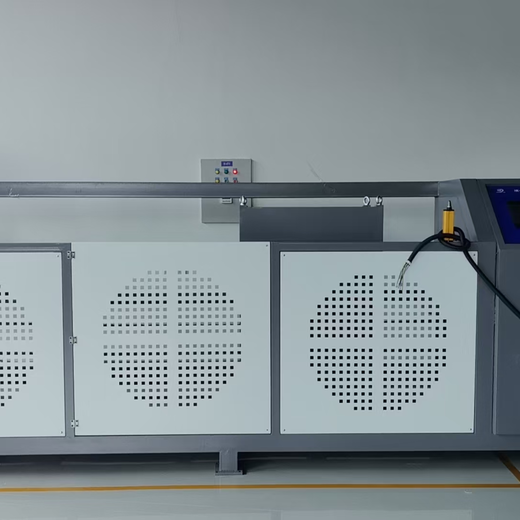

汽车充电枪轮胎碾压试验机

一、产品概述：适用于各类电动汽车充电桩受压力寿命试验，将带有制造商推荐的电缆的供 电插头和车辆插头随意地放在水泥地上，用规格为 P225/75R15 同等负载的汽车轮胎以 （11000±500）、（5000±250）N 的压力，以(8±2)km/h 的速度压过供电插头或车辆 插头(轮胎充气压力 220±10kPa)，以模拟测试供电插头或车辆插头承受车辆碾压的能 力。

二、依据标准：符合标准满足 GB 39752-2024、GB/T41589-2022、GB/T20234.1-2023、 GB/T20234.4-2023 中车辆碾压试验。

 三、技术参数：

1、控制方式：PLC 控制，10 寸威纶触摸屏人机界面智能操作；

2、测试工位：1 工位；计时显示：0-999999 可调；

3、工艺结构：用表面静电喷涂的钢架构成框架，底板模拟水泥地板，碾压机构可模拟 汽车对物体碾压后以自由上下滑动，插头承受压力相同，并装有限位保护，另一组驱动 装置带动碾压机构实现前后碾压动作，主要部件以不锈钢和铝件制成；

4、承载载荷：11000±500N 分体式，可拆卸 6000N 砝码做 5500N 和 11000N 两种重量；

5、碾压速度： 8±2km/h；

6、承载底板：附有水泥面的底板，可配置固定治具；测试

7、升降装置：进口导向部件使载荷可自由上下活动；

8、碾压方式：电机通过直线滑轨驱动轮胎前后运动；

9、试样安装：电动升降叉车提升承重组；

10、碾压驱动：7.5kW 交流电机+涡轮减速机；

11、计时计数：触摸屏标准要求内可设定；计时显示：0-999999 可调

12、碾压主件：米其林轮胎（P225/75R15）；

13、固定方式：减震胶垫+地脚膨胀螺丝；

14、减震方式：冲击方向配有承载 5T 力的减震结构，返回缓冲为软胶结构； 15、输入电源：AC380V 50HZ;

16、设备尺寸：约 4300*1400*1800mm（长×宽×高).
